. Die wunderschöne Tallok N° 2 der Bayerischen
(ID 463983)



. Die wunderschöne Tallok N° 2 der Bayerischen Zugspitzbahn steht heute leider nur noch als Denkmal in Garmisch-Partenkirchen. 05.10.2015 (Jeanny) Die Bayerische Zugspitzbahn ist neben der Wendelsteinbahn, der Drachenfelsbahn und der Zahnradbahn Stuttgart eine von vier noch betriebenen Zahnradbahnen in Deutschland. Die meterspurige Strecke führt vom Garmisch-Partenkirchener Ortsteil Garmisch auf die Zugspitze, den höchsten Berg Deutschlands. Sie wird von der Bayerischen Zugspitzbahn Bergbahn AG (BZB) betrieben, einer Tochtergesellschaft der Gemeindewerke Garmisch-Partenkirchen. 2007 wurde die Zugspitzbahn für die Auszeichnung als Historisches Wahrzeichen der Ingenieurbaukunst in Deutschland nominiert. Zur Betriebseröffnung 1930 wurden von der AEG zwölf Lokomotiven geliefert. Darunter vier Tallokomotiven für den Adhäsionsabschnitt mit den Fabriknummern 4268 bis 4271 sowie acht Berglokomotiven für den Zahnstangenabschnitt mit den Fabriknummern 4260 bis 4267. Die Talloks bekamen bei der Zugspitzbahn die Betriebsnummern 1 bis 4, die Bergloks 11 bis 18. Die zweiachsigen Tallokomotiven mit der Achsfolge Bo und ihrer Leistung von 2 × 112 kW erreichen maximal 50 km/h. Sie sind 6,9 Meter lang und 27,5 Tonnen schwer. Mit den lokbespannten Zügen konnten die Fahrgäste die gesamte Strecke ohne Umstieg zurücklegen. Eine Tallok brachte bis zu sechs Personenwagen nach Grainau, dort übernahmen die Bergloks die Beförderung. Unterhalb Eibsee durfte eine Berglok drei, oberhalb Eibsee zwei Personenwagen mitführen. Die technischen Daten der Tallok N° 2: Baujahr: 1929 Hersteller: AEG Berlin Achsfolge: Bo Spurweite: 1000 mm Antrieb: 2 Tatzlagermotoren à 112 KW = 300 PS Adhäsion Zugelassene Geschwindigkeit: 50 km/h Gewicht: 27,5 t Länge über Kupplung: 6,9 m Radstand: 3,2 m

. Die wunderschöne Tallok N° 2 der Bayerischen Zugspitzbahn steht heute leider nur noch als Denkmal in Garmisch-Partenkirchen. 05.10.2015 (Jeanny)

Die Bayerische Zugspitzbahn ist neben der Wendelsteinbahn, der Drachenfelsbahn und der Zahnradbahn Stuttgart eine von vier noch betriebenen Zahnradbahnen in Deutschland. Die meterspurige Strecke führt vom Garmisch-Partenkirchener Ortsteil Garmisch auf die Zugspitze, den höchsten Berg Deutschlands. Sie wird von der Bayerischen Zugspitzbahn Bergbahn AG (BZB) betrieben, einer Tochtergesellschaft der Gemeindewerke Garmisch-Partenkirchen. 2007 wurde die Zugspitzbahn für die Auszeichnung als "Historisches Wahrzeichen der Ingenieurbaukunst in Deutschland" nominiert.

Zur Betriebseröffnung 1930 wurden von der AEG zwölf Lokomotiven geliefert. Darunter vier Tallokomotiven für den Adhäsionsabschnitt mit den Fabriknummern 4268 bis 4271 sowie acht Berglokomotiven für den Zahnstangenabschnitt mit den Fabriknummern 4260 bis 4267.

Die Talloks bekamen bei der Zugspitzbahn die Betriebsnummern 1 bis 4, die Bergloks 11 bis 18. Die zweiachsigen Tallokomotiven mit der Achsfolge Bo und ihrer Leistung von 2 × 112 kW erreichen maximal 50 km/h. Sie sind 6,9 Meter lang und 27,5 Tonnen schwer.

Mit den lokbespannten Zügen konnten die Fahrgäste die gesamte Strecke ohne Umstieg zurücklegen. Eine Tallok brachte bis zu sechs Personenwagen nach Grainau, dort übernahmen die Bergloks die Beförderung. Unterhalb Eibsee durfte eine Berglok drei, oberhalb Eibsee zwei Personenwagen mitführen.

Die technischen Daten der Tallok N° 2:

Baujahr: 1929
Hersteller: AEG Berlin
Achsfolge: Bo
Spurweite: 1000 mm
Antrieb: 2 Tatzlagermotoren à 112 KW = 300 PS Adhäsion
Zugelassene Geschwindigkeit: 50 km/h
Gewicht: 27,5 t
Länge über Kupplung: 6,9 m
Radstand: 3,2 m

Hans und Jeanny De Rond 08.11.2015, 784 Aufrufe, 2 Kommentare

EXIF: Panasonic DMC-FZ200, Datum 2015:10:05 17:09:03, Belichtungsdauer: 0.002 s (10/5000) (1/500), Blende: f/2.8, ISO100, Brennweite: 4.70 (47/10)

2 Kommentare, Alle Kommentare
Kommentar verfassen
Armin Schwarz 08.11.2015 15:08

Hallo Jeanny,
ja wirklich wunderschön, die Lok wie das Bild. Und die tolle detailreiche Beschreibung werten es nochmals auf.
Liebe Grüße
Armin

Hans und Jeanny De Rond 12.11.2015 17:34

Merci Armin, für die lobenden Worte.
Schön zu lesen, dass sowohl die tolle Lok, als auch der Text Deinen Geschmack treffen.
Einen lieben Gruß ins Hellertal
Jeanny

Elektrischer Zahnradantrieb der Bayerischen Zugspitzbahn (BZB) am 11.09.2022 in der Lokwelt Freilassing, vermutlich einer der drei Antriebe der Berglokomotive 11 der BZB, die seit 2008 als Denkmal beim Verkehrszentrum des Deutschen Museums in München steht. Jeder der drei hintereinander geschalteten 500 V Gleichstrommotoren der Zugspitzbahnlok wirkt auf ein eigenes Triebzahnrad, dessen Drehzahl durch ein Getriebe (Zahnräder) auf 1:12,7 der Motordrehzahl herabgesetzt wird und dementsprechend wiederum die Kraft erhöht wird. Die Bandbremsen beiderseits des Triebzahnrades dienen nur zum Anhalten des Zuges, die Bremsung bei der Talfahrt erfolgt ausschließlich durch die Elektromotoren. Die dabei erzeugte elektrische Energie wird aber nicht an den Fahrdraht abgegeben, sondern in Widerständen unter dem Dach der Lokomotive verheizt. Auf einer Gesamtlänge von 18,7 km verbindet die Zugspitzbahn Garmisch-Partenkirchen mit der Zugspitze und überwindet dabei 1.945 Meter Höhenunterschied. Die Meterspurbahn wurde von Anfang an mit 1.500 Volt Gleichstrom elektrisch betrieben. Der Betrieb auf der 11,5 km langen Zahnradstrecke, die über 4,5 km durch den Fels der Zugspitz-Nordwand bis zum Schneefernerhaus führte, wurde am 8. Juli 1930 eröffnet. Mit einer Zahnstange des Systems Riggenbach muss die Zahnradlokomotive eine Steigung von 25% überwinden, um auf Deutschlands höchsten Berg zu fahren. TECHNISCHE DATEN: Hersteller: Allgemeine Elektrizitätsgesellschaft, Berlin (AEG) Baujahr: 1928 Gewicht: 4.600kg Leistung: 510 kW (600 PS), bei 8 km/h Dauerleistung: 360 kW (bei 9 km/h) Geschwindigkeit: maximal 13 km/h Spurweite: 1.000 mm Zahnstangensystem: System Riggenbach
Elektrischer Zahnradantrieb der Bayerischen Zugspitzbahn (BZB) am 11.09.2022 in der Lokwelt Freilassing, vermutlich einer der drei Antriebe der Berglokomotive 11 der BZB, die seit 2008 als Denkmal beim Verkehrszentrum des Deutschen Museums in München steht. Jeder der drei hintereinander geschalteten 500 V Gleichstrommotoren der Zugspitzbahnlok wirkt auf ein eigenes Triebzahnrad, dessen Drehzahl durch ein Getriebe (Zahnräder) auf 1:12,7 der Motordrehzahl herabgesetzt wird und dementsprechend wiederum die Kraft erhöht wird. Die Bandbremsen beiderseits des Triebzahnrades dienen nur zum Anhalten des Zuges, die Bremsung bei der Talfahrt erfolgt ausschließlich durch die Elektromotoren. Die dabei erzeugte elektrische Energie wird aber nicht an den Fahrdraht abgegeben, sondern in Widerständen unter dem Dach der Lokomotive verheizt. Auf einer Gesamtlänge von 18,7 km verbindet die Zugspitzbahn Garmisch-Partenkirchen mit der Zugspitze und überwindet dabei 1.945 Meter Höhenunterschied. Die Meterspurbahn wurde von Anfang an mit 1.500 Volt Gleichstrom elektrisch betrieben. Der Betrieb auf der 11,5 km langen Zahnradstrecke, die über 4,5 km durch den Fels der Zugspitz-Nordwand bis zum Schneefernerhaus führte, wurde am 8. Juli 1930 eröffnet. Mit einer Zahnstange des Systems Riggenbach muss die Zahnradlokomotive eine Steigung von 25% überwinden, um auf Deutschlands höchsten Berg zu fahren. TECHNISCHE DATEN: Hersteller: Allgemeine Elektrizitätsgesellschaft, Berlin (AEG) Baujahr: 1928 Gewicht: 4.600kg Leistung: 510 kW (600 PS), bei 8 km/h Dauerleistung: 360 kW (bei 9 km/h) Geschwindigkeit: maximal 13 km/h Spurweite: 1.000 mm Zahnstangensystem: System Riggenbach
Armin Schwarz

_Allgemeine Bahntechnik (Global) / Zahnstangensysteme / System Riggenbach, Deutschland / Zahnradbahnen / Bayerische Zugspitzbahn Bergbahn AG (BZB), Deutschland / Museen, Ausstellungen und Messen / Lokwelt Freilassing (In Kooperation mit Deutsches Museum Verkehrszentrum) , Deutschland / E-Loks / Zahnradlokomotiven, Deutschland / _Sonstiges / Antriebe Zahnradbahn

382 1200x903 Px, 25.09.2022

Die Berglokomotiven 11 (Zahnradlokomotive) der Bayerische Zugspitzbahn AG als Denkmal beim Verkehrszentrum des Deutschen Museums in München am 16.06.2018. Die Lok wurde 1929 von AEG in Berlin unter der Fabriknummer 4260 gebaut. Seit April 2008 steht sie zusammen mit der Tallokomotive 3 als Denkmal vor dem Verkehrszentrum des Deutschen Museums in München, sie sind eine Leihgabe der BZB ans Museum. Die Bayerische Zugspitzbahn ist neben der Wendelsteinbahn, der Drachenfelsbahn und der Zahnradbahn Stuttgart eine von vier noch betriebenen Zahnradbahnen in Deutschland. Die meterspurige Strecke führt vom Garmisch-Partenkirchner Ortsteil Garmisch auf die Zugspitze (7,5 km Ädhäsionsstrecke und 11,5 km Zahnradstrecke) den höchsten Berg Deutschlands. Sie wird von der Bayerischen Zugspitzbahn Bergbahn AG (BZB) betrieben. Die zweiachsigen Berglokomotiven können nur auf Zahnstangenabschnitten eingesetzt werden. Sie sind in der Lage zwischen Grainau und Eibsee drei Wagen mit insgesamt 36 Tonnen und zwischen Eibsee und Zugspitze zwei Wagen mit insgesamt 24 Tonnen zu befördern. Jeder der drei 170 Kilowatt starken Motoren arbeitet unabhängig über ein eigenes Getriebe auf jeweils ein Triebzahnrad. Über die komplette Länge des Rahmens erstreckt sich ein geschlossener Kastenaufbau, an dessen talseitigen Ende der Führerstand angebracht ist. Die Beförderung von Wagen erfolgt immer mit der Lokomotive auf der Talseite. Da sich somit der Lokführer bei einer Bergfahrt nicht an der Spitze des Zuges befindet, fährt im Schutzhäuschen des vordersten Wagens ein Zugbegleiter mit, der über Klingenzeichnen mit dem Lokführer in Verbindung steht. Im Gefahrenfall kann der Zugbegleiter über ein Notbremsventil der Vakuumbremse den Zug zum Halten bringen. Im Falle einer Notbremsung werden die Fahrmotoren automatisch abgeschaltet, um ein Auflaufen der Lokomotive auf den Zug zu verhindern. Als Betriebsbremse wird eine Widerstandsbremse verwendet, die unabhängig von der Fahrdrahtspannung arbeitet. Zusätzlich besitzen die Lokomotiven noch zwei Handbremsen, die unabhängig voneinander auf alle drei Zahnräder wirken und die Vakuumbremse, die ebenfalls auf alle drei Zahnräder wirkt. Diese wirken dabei als Reibbremsen auf Bremsscheiben, die auf der Triebzahnradwelle angebracht sind. Sie dienen dazu, den Zug zum Halten zu bringen. Zwei zusätzliche Geschwindigkeitsbremsen überwachen jeweils die Höchstgeschwindigkeit von 9 bzw. 13 km/h und lösen bei deren Überschreitung selbsttätig eine Notbremsung aus. Von Anfang an wurden alle Fahrzeuge mit einer selbsttätigen Mittelpufferkupplung der Bauart Scharfenberg ausgerüstet. Des Weiteren wurde die erste Generation von Fahrzeugen (wie dieses) mit selbsttätigen Vakuumbremsen der Bauart Hardy ausgestattet. Die Berglokomotiven 11 bis 18 und die Triebwagen 1 bis 6 sind mit Eiskratzern ausgestattet, welche die Oberleitung von Schnee und Eis reinigen. Mit den Eiskratzern werden Kontaktprobleme des Stromabnehmers bei Eis an der Oberleitung und damit die Bildung von Lichtbögen unterdrückt. Wie bei elektrischen Zahnradbahnen üblich erfolgt auch bei der Zugspitzbahn die Betriebsbremsung bei Talfahrten mit elektrischen Bremsen, da diese in der Lage sind die Geschwindigkeit verschleißfrei konstant zu halten. Aber mit Widerstandsbremsen und nicht mit elektrischen Nutzbremse. Die Widerstandsbremse wirkt dabei netzunabhängig, d. h. die Bremse funktioniert auch noch bei Ausfall der Fahrleitungsspannung. TECHNISCHE DATEN: Spurweite: 1.000 mm (Meterspur) Achsfolge: 1zzz1 Zahnstangensystem: System Riggenbach Länge über Kupplung: 6.300 mm Achsabstand: 3.500 mm Antrieb: 3 Elektromotoren Leistung: 3 x 170 kW (230PS) = 510 kW (690 PS) Zul. Höchstgeschwindigkeit :13 km/h (Bergfahrt), 9 km/h (Talfahrt) Gewicht: 28,7 t Stromsystem: 1.650 V DC (Gleichstrom)
Die Berglokomotiven 11 (Zahnradlokomotive) der Bayerische Zugspitzbahn AG als Denkmal beim Verkehrszentrum des Deutschen Museums in München am 16.06.2018. Die Lok wurde 1929 von AEG in Berlin unter der Fabriknummer 4260 gebaut. Seit April 2008 steht sie zusammen mit der Tallokomotive 3 als Denkmal vor dem Verkehrszentrum des Deutschen Museums in München, sie sind eine Leihgabe der BZB ans Museum. Die Bayerische Zugspitzbahn ist neben der Wendelsteinbahn, der Drachenfelsbahn und der Zahnradbahn Stuttgart eine von vier noch betriebenen Zahnradbahnen in Deutschland. Die meterspurige Strecke führt vom Garmisch-Partenkirchner Ortsteil Garmisch auf die Zugspitze (7,5 km Ädhäsionsstrecke und 11,5 km Zahnradstrecke) den höchsten Berg Deutschlands. Sie wird von der Bayerischen Zugspitzbahn Bergbahn AG (BZB) betrieben. Die zweiachsigen Berglokomotiven können nur auf Zahnstangenabschnitten eingesetzt werden. Sie sind in der Lage zwischen Grainau und Eibsee drei Wagen mit insgesamt 36 Tonnen und zwischen Eibsee und Zugspitze zwei Wagen mit insgesamt 24 Tonnen zu befördern. Jeder der drei 170 Kilowatt starken Motoren arbeitet unabhängig über ein eigenes Getriebe auf jeweils ein Triebzahnrad. Über die komplette Länge des Rahmens erstreckt sich ein geschlossener Kastenaufbau, an dessen talseitigen Ende der Führerstand angebracht ist. Die Beförderung von Wagen erfolgt immer mit der Lokomotive auf der Talseite. Da sich somit der Lokführer bei einer Bergfahrt nicht an der Spitze des Zuges befindet, fährt im Schutzhäuschen des vordersten Wagens ein Zugbegleiter mit, der über Klingenzeichnen mit dem Lokführer in Verbindung steht. Im Gefahrenfall kann der Zugbegleiter über ein Notbremsventil der Vakuumbremse den Zug zum Halten bringen. Im Falle einer Notbremsung werden die Fahrmotoren automatisch abgeschaltet, um ein Auflaufen der Lokomotive auf den Zug zu verhindern. Als Betriebsbremse wird eine Widerstandsbremse verwendet, die unabhängig von der Fahrdrahtspannung arbeitet. Zusätzlich besitzen die Lokomotiven noch zwei Handbremsen, die unabhängig voneinander auf alle drei Zahnräder wirken und die Vakuumbremse, die ebenfalls auf alle drei Zahnräder wirkt. Diese wirken dabei als Reibbremsen auf Bremsscheiben, die auf der Triebzahnradwelle angebracht sind. Sie dienen dazu, den Zug zum Halten zu bringen. Zwei zusätzliche Geschwindigkeitsbremsen überwachen jeweils die Höchstgeschwindigkeit von 9 bzw. 13 km/h und lösen bei deren Überschreitung selbsttätig eine Notbremsung aus. Von Anfang an wurden alle Fahrzeuge mit einer selbsttätigen Mittelpufferkupplung der Bauart Scharfenberg ausgerüstet. Des Weiteren wurde die erste Generation von Fahrzeugen (wie dieses) mit selbsttätigen Vakuumbremsen der Bauart Hardy ausgestattet. Die Berglokomotiven 11 bis 18 und die Triebwagen 1 bis 6 sind mit Eiskratzern ausgestattet, welche die Oberleitung von Schnee und Eis reinigen. Mit den Eiskratzern werden Kontaktprobleme des Stromabnehmers bei Eis an der Oberleitung und damit die Bildung von Lichtbögen unterdrückt. Wie bei elektrischen Zahnradbahnen üblich erfolgt auch bei der Zugspitzbahn die Betriebsbremsung bei Talfahrten mit elektrischen Bremsen, da diese in der Lage sind die Geschwindigkeit verschleißfrei konstant zu halten. Aber mit Widerstandsbremsen und nicht mit elektrischen Nutzbremse. Die Widerstandsbremse wirkt dabei netzunabhängig, d. h. die Bremse funktioniert auch noch bei Ausfall der Fahrleitungsspannung. TECHNISCHE DATEN: Spurweite: 1.000 mm (Meterspur) Achsfolge: 1zzz1 Zahnstangensystem: System Riggenbach Länge über Kupplung: 6.300 mm Achsabstand: 3.500 mm Antrieb: 3 Elektromotoren Leistung: 3 x 170 kW (230PS) = 510 kW (690 PS) Zul. Höchstgeschwindigkeit :13 km/h (Bergfahrt), 9 km/h (Talfahrt) Gewicht: 28,7 t Stromsystem: 1.650 V DC (Gleichstrom)
Armin Schwarz

Deutschland / Zahnradbahnen / Bayerische Zugspitzbahn Bergbahn AG (BZB), Deutschland / Museen, Ausstellungen und Messen / Deutsches Museum, _Spezifikationen von Triebfahrzeugen / Deutschland / E-Loks, Deutschland / E-Loks / Zahnradlokomotiven

895 1200x800 Px, 28.09.2018

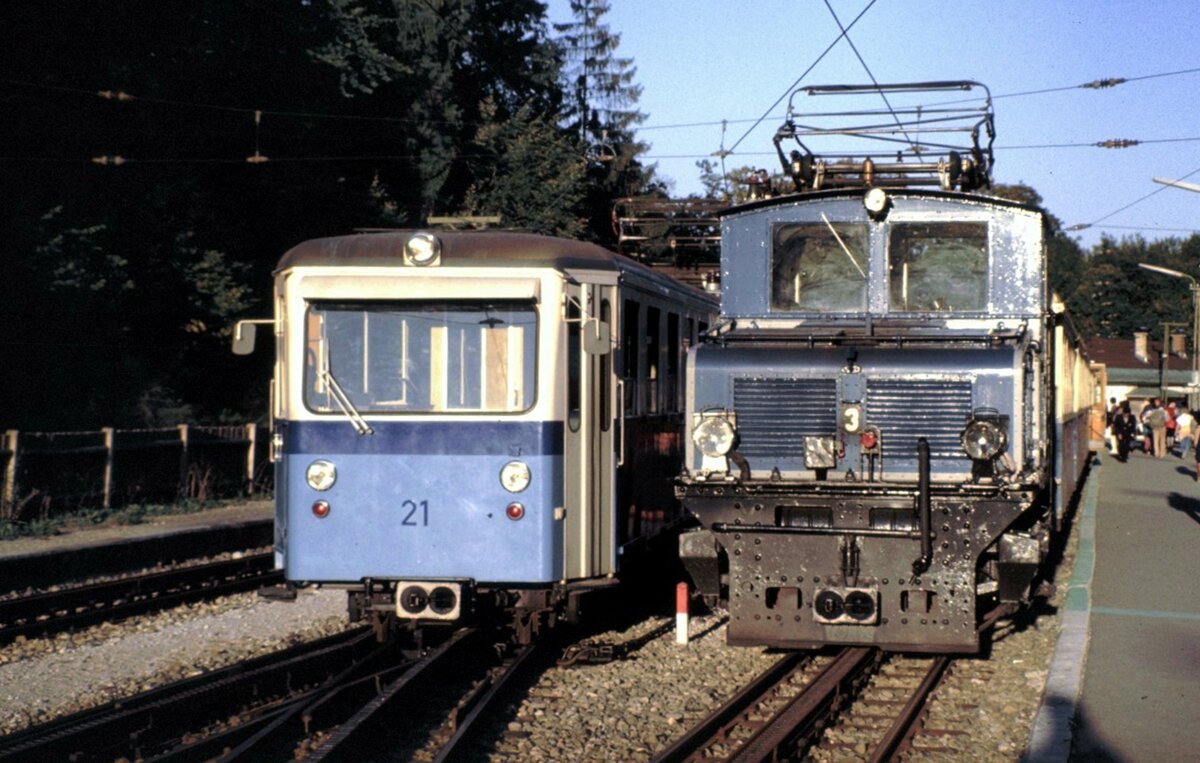

Die Tallokomotive 3 (Adhäsionslok) der Bayerische Zugspitzbahn AG als Denkmal beim Verkehrszentrum des Deutschen Museums in München am 16.06.2018. Die Lok wurde 1929 von AEG in Berlin unter der Fabriknummer 4270 gebaut. Seit April 2008 steht sie zusammen mit der Berglokomotiven 11 (Zahnradlokomotive) als Denkmal vor dem Verkehrszentrum des Deutschen Museums in München, sie sind eine Leihgabe der BZB ans Museum. Die Tallokomotiven 1 ist auch noch im Jahr 2020 noch im Betriebsbestand und wird für Rangieraufgaben im Betriebswerk Grainau oder vor Bauzügen auf der Talstrecke eingesetzt. Die Tallokomotiven der Bayerischen Zugspitzbahn sind meterspurige Elektrolokomotiven für den reinen Adhäsionsbetrieb. Sie wurden zusammen mit den Berglokomotiven 11 bis 18 als Erstausstattung der Bayerischen Zugspitzbahn 1929 beschafft. Die zweiachsigen Tallokomotiven für die Talstrecke zwischen Garmisch-Partenkirchen und Grainau mit den AEG Fabriknummern 4268 bis 4271 hatten die Aufgabe, maximal sechs Personenwagen mit bis zu 40 km/h von Garmisch-Partenkirchen nach Grainau zu befördern. Mit einer zweiten Lokomotive als Vorspann konnten bis zu sieben Personenwagen gezogen werden. Die Lokomotiven wickelten, bis 1987 die Doppeltriebwagen 10 und 11 in Betrieb genommen wurden, den gesamten Verkehr auf der Talstrecke ab. Daraufhin wurde 1988 Lokomotive Nr. 2 ausgemustert und als Denkmal in Garmisch-Partenkirchen aufgestellt. Lokomotive Nr. 3 war bis 2008 in Betrieb und steht seitdem zusammen mit der Berglokomotive Nr. 11 als Denkmal vor dem Verkehrszentrum des Deutschen Museums. Die Lokomotive Nr. 1 bis 4 sind weiterhin in Betrieb. Mechanischer Teil: Der Rahmen ist als Blechrahmen aus 30 mm starken Blechtafeln und als Außenrahmen ausgeführt. An das mittig sitzende, geschlossene Führerhaus schließen zwei niedrige Vorbauten an, in denen die Geräteausrüstungen untergebracht sind. Für Wartungsarbeiten können die Hauben abgenommen werden. Der Antrieb der Lokomotive erfolgt durch zwei Fahrmotoren, die in Tatzlagerbauform ausgeführt sind. Um eine ausreichende Bodenfreiheit in mit Zahnstangen ausgerüsteten Gleisen zu gewährleisten, wurde der Treibraddurchmesser ungewöhnlich groß gewählt. Die Lokomotiven werden mit einer selbsttätigen Vakuumbremse, System Hardy, und einer Handspindelbremse als Feststellbremse gebremst. Zur Erzeugung des Vakuums für die Vakuumbremse ist in den Lokomotiven eine zweizylindrige Kolben-Vakuumpumpe verbaut. Angetrieben wird die Pumpe durch einen Gleichstrommotor mit Netzspannung. Ein zusätzlicher Verdichter erzeugt Druckluft für die Betätigung der Druckluftpfeife, des Druckluftläutwerks und der Sandstreueinrichtung. Auf die Saugluftbremse wirkt eine wegabhängige Sicherheitsfahrschaltung, um die Lokomotiven ohne einen Beimann betreiben zu können. Die Sicherheitsfahrschaltung wird entweder durch eine Fußleiste am Fahrschalter oder durch einen der beiden Handtaster an den Einstiegstüren durch den Lokführer betätigt. Für den Winterdienst wird an einer der Lokomotiven ein Schneeräumschild in Richtung Garmisch-Partenkirchen angebracht, um die Strecke von Grainau nach Garmisch-Partenkirchen zu räumen. Elektrischer Teil: Auf dem Dach des Führerhauses ist ein Scherenstromabnehmer angeordnet, der mittels einer Feder gehoben und durch einen handbetätigten Flaschenzug gesenkt werden kann. Zur Ableitung von Überspannungen sind zwischen Stromabnehmer und Hauptschalter eine Hörner-Funkenstrecke und ein Aluminium-Ableiter angebracht. Zum Anfahren haben die Lokomotiven sieben Anfahrwiderstände. Die beiden vierpoligen Fahrmotoren sind stets in Reihe geschalten. Durch zwei zusätzliche Feldschwächungsstufen hatte die Lokomotive insgesamt drei Dauerfahrstufen. Zur Steuerung der Lokomotive ist mittig im Führerhaus ein Starkstromfahrschalter angebracht, mit dem die Fahrstufen unmittelbar eingestellt werden können. TECHNISCHE DATEN: Hersteller: AEG, Berlin Anzahl: 4 (Nummerierung 1 bis 4) Baujahr: 1929 Spurweite: 1.000 mm (Meterspur) Achsfolge: Bo Länge über Kupplung: 6.900 mm Achsabstand: 3.200 mm Treibraddurchmesser: 1.200 mm (neu) Höhe Lokkasten: 2.600 mm Antrieb: 3 Elektromotoren Leistung: 3 x 170 kW (230PS) = 510 kW (690 PS) Zul. Höchstgeschwindigkeit : 50 km/h Gewicht: 27,5 t Stundenleistung: 2 x 112 kW = 224 kW / 300 PS (bei 20 km/h) Dauerleistung: 148 kW (bei 22,5 km/h) Stromsystem: 1.650 V DC (Gleichstrom) Stromübertragung: Oberleitung Anzahl der Fahrmotoren: 2 Tatzlagermotore Übersetzung: 6,06 : 1 Bremse: Vakuumbremse Zugheizung: elektrisch Kupplungstyp: Scharfenbergkupplung Die Zugspitzbahn beginnt im Ortsteil Garmisch auf einer Höhe von 705 m ü. NN als Adhäsionsbahn in einem betrieblich komplett vom benachbarten Normalspur-Bahnhof der Deutschen Bahn AG getrennten Bahnhof. Auf den ersten drei Kilometern verläuft sie parallel zur seit 1913 bestehenden Außerfernbahn, um dann in einer ansteigenden Kurve mit einer Blechbalkenbrücke die Staatsbahn zu überqueren. Im Anschluss mündet die Strecke im Katzensteintunnel und führt von dort zu den Seilbahnen Kreuzeckbahn und Alpspitzbahn. Von dort verläuft die Strecke recht geradlinig und leicht abfallend zum Grainauer Ortsteil Hammersbach. Sie umfährt den Fuß der Waxensteine und durchquert den Ort Grainau. Im Bahnhof Grainau endet die Adhäsionsstrecke nach 7,5 Kilometern mit dem Beginn der Bergstrecke. Dort befindet sich auch der betriebliche Mittelpunkt der Bahn mit der Wagenhalle. An der Wagenhalle vorbei führt die Strecke weiter zur Christlhütte und von da an parallel zur Eibseestraße, wobei Steigungen bis zu 150 ‰ überwunden werden. Im Anschluss an die Station Eibsee führt die Strecke mit bis zu 250 ‰ Steigung durch den Zugwald und durchquert mit einem kurzen Tunnel eine Mure. Direkt nach dem Tunnel führt die Bahn in einem engen Bogen über einen 12 Meter hoch aufgeschütteten Damm. Nach dem Haltepunkt Riffelriß mündet die Strecke im 4,5 Kilometer langen Zugspitztunnel. Die Tunnelstrecke führt in mehreren Schleifen aufwärts Richtung Zugspitzplatt. An der Abzweigstelle im Tunnel teilt sich die Strecke auf, einerseits in den alten Tunnel zum Schneefernerhaus, andererseits in den neuen Rosi-Tunnel zum Sonnalpin. Beide Bahnhöfe sind als unterirdische Kopfbahnhöfe ausgeführt. Der Zahnstangenabschnitt war ursprünglich 11,1 Kilometer lang und verlängerte sich durch die Eröffnung des neuen Tunnels zum Sonnalpin auf 11,5 Kilometer, die Strecke insgesamt auf 19,0 Kilometer.
Die Tallokomotive 3 (Adhäsionslok) der Bayerische Zugspitzbahn AG als Denkmal beim Verkehrszentrum des Deutschen Museums in München am 16.06.2018. Die Lok wurde 1929 von AEG in Berlin unter der Fabriknummer 4270 gebaut. Seit April 2008 steht sie zusammen mit der Berglokomotiven 11 (Zahnradlokomotive) als Denkmal vor dem Verkehrszentrum des Deutschen Museums in München, sie sind eine Leihgabe der BZB ans Museum. Die Tallokomotiven 1 ist auch noch im Jahr 2020 noch im Betriebsbestand und wird für Rangieraufgaben im Betriebswerk Grainau oder vor Bauzügen auf der Talstrecke eingesetzt. Die Tallokomotiven der Bayerischen Zugspitzbahn sind meterspurige Elektrolokomotiven für den reinen Adhäsionsbetrieb. Sie wurden zusammen mit den Berglokomotiven 11 bis 18 als Erstausstattung der Bayerischen Zugspitzbahn 1929 beschafft. Die zweiachsigen Tallokomotiven für die Talstrecke zwischen Garmisch-Partenkirchen und Grainau mit den AEG Fabriknummern 4268 bis 4271 hatten die Aufgabe, maximal sechs Personenwagen mit bis zu 40 km/h von Garmisch-Partenkirchen nach Grainau zu befördern. Mit einer zweiten Lokomotive als Vorspann konnten bis zu sieben Personenwagen gezogen werden. Die Lokomotiven wickelten, bis 1987 die Doppeltriebwagen 10 und 11 in Betrieb genommen wurden, den gesamten Verkehr auf der Talstrecke ab. Daraufhin wurde 1988 Lokomotive Nr. 2 ausgemustert und als Denkmal in Garmisch-Partenkirchen aufgestellt. Lokomotive Nr. 3 war bis 2008 in Betrieb und steht seitdem zusammen mit der Berglokomotive Nr. 11 als Denkmal vor dem Verkehrszentrum des Deutschen Museums. Die Lokomotive Nr. 1 bis 4 sind weiterhin in Betrieb. Mechanischer Teil: Der Rahmen ist als Blechrahmen aus 30 mm starken Blechtafeln und als Außenrahmen ausgeführt. An das mittig sitzende, geschlossene Führerhaus schließen zwei niedrige Vorbauten an, in denen die Geräteausrüstungen untergebracht sind. Für Wartungsarbeiten können die Hauben abgenommen werden. Der Antrieb der Lokomotive erfolgt durch zwei Fahrmotoren, die in Tatzlagerbauform ausgeführt sind. Um eine ausreichende Bodenfreiheit in mit Zahnstangen ausgerüsteten Gleisen zu gewährleisten, wurde der Treibraddurchmesser ungewöhnlich groß gewählt. Die Lokomotiven werden mit einer selbsttätigen Vakuumbremse, System Hardy, und einer Handspindelbremse als Feststellbremse gebremst. Zur Erzeugung des Vakuums für die Vakuumbremse ist in den Lokomotiven eine zweizylindrige Kolben-Vakuumpumpe verbaut. Angetrieben wird die Pumpe durch einen Gleichstrommotor mit Netzspannung. Ein zusätzlicher Verdichter erzeugt Druckluft für die Betätigung der Druckluftpfeife, des Druckluftläutwerks und der Sandstreueinrichtung. Auf die Saugluftbremse wirkt eine wegabhängige Sicherheitsfahrschaltung, um die Lokomotiven ohne einen Beimann betreiben zu können. Die Sicherheitsfahrschaltung wird entweder durch eine Fußleiste am Fahrschalter oder durch einen der beiden Handtaster an den Einstiegstüren durch den Lokführer betätigt. Für den Winterdienst wird an einer der Lokomotiven ein Schneeräumschild in Richtung Garmisch-Partenkirchen angebracht, um die Strecke von Grainau nach Garmisch-Partenkirchen zu räumen. Elektrischer Teil: Auf dem Dach des Führerhauses ist ein Scherenstromabnehmer angeordnet, der mittels einer Feder gehoben und durch einen handbetätigten Flaschenzug gesenkt werden kann. Zur Ableitung von Überspannungen sind zwischen Stromabnehmer und Hauptschalter eine Hörner-Funkenstrecke und ein Aluminium-Ableiter angebracht. Zum Anfahren haben die Lokomotiven sieben Anfahrwiderstände. Die beiden vierpoligen Fahrmotoren sind stets in Reihe geschalten. Durch zwei zusätzliche Feldschwächungsstufen hatte die Lokomotive insgesamt drei Dauerfahrstufen. Zur Steuerung der Lokomotive ist mittig im Führerhaus ein Starkstromfahrschalter angebracht, mit dem die Fahrstufen unmittelbar eingestellt werden können. TECHNISCHE DATEN: Hersteller: AEG, Berlin Anzahl: 4 (Nummerierung 1 bis 4) Baujahr: 1929 Spurweite: 1.000 mm (Meterspur) Achsfolge: Bo Länge über Kupplung: 6.900 mm Achsabstand: 3.200 mm Treibraddurchmesser: 1.200 mm (neu) Höhe Lokkasten: 2.600 mm Antrieb: 3 Elektromotoren Leistung: 3 x 170 kW (230PS) = 510 kW (690 PS) Zul. Höchstgeschwindigkeit : 50 km/h Gewicht: 27,5 t Stundenleistung: 2 x 112 kW = 224 kW / 300 PS (bei 20 km/h) Dauerleistung: 148 kW (bei 22,5 km/h) Stromsystem: 1.650 V DC (Gleichstrom) Stromübertragung: Oberleitung Anzahl der Fahrmotoren: 2 Tatzlagermotore Übersetzung: 6,06 : 1 Bremse: Vakuumbremse Zugheizung: elektrisch Kupplungstyp: Scharfenbergkupplung Die Zugspitzbahn beginnt im Ortsteil Garmisch auf einer Höhe von 705 m ü. NN als Adhäsionsbahn in einem betrieblich komplett vom benachbarten Normalspur-Bahnhof der Deutschen Bahn AG getrennten Bahnhof. Auf den ersten drei Kilometern verläuft sie parallel zur seit 1913 bestehenden Außerfernbahn, um dann in einer ansteigenden Kurve mit einer Blechbalkenbrücke die Staatsbahn zu überqueren. Im Anschluss mündet die Strecke im Katzensteintunnel und führt von dort zu den Seilbahnen Kreuzeckbahn und Alpspitzbahn. Von dort verläuft die Strecke recht geradlinig und leicht abfallend zum Grainauer Ortsteil Hammersbach. Sie umfährt den Fuß der Waxensteine und durchquert den Ort Grainau. Im Bahnhof Grainau endet die Adhäsionsstrecke nach 7,5 Kilometern mit dem Beginn der Bergstrecke. Dort befindet sich auch der betriebliche Mittelpunkt der Bahn mit der Wagenhalle. An der Wagenhalle vorbei führt die Strecke weiter zur Christlhütte und von da an parallel zur Eibseestraße, wobei Steigungen bis zu 150 ‰ überwunden werden. Im Anschluss an die Station Eibsee führt die Strecke mit bis zu 250 ‰ Steigung durch den Zugwald und durchquert mit einem kurzen Tunnel eine Mure. Direkt nach dem Tunnel führt die Bahn in einem engen Bogen über einen 12 Meter hoch aufgeschütteten Damm. Nach dem Haltepunkt Riffelriß mündet die Strecke im 4,5 Kilometer langen Zugspitztunnel. Die Tunnelstrecke führt in mehreren Schleifen aufwärts Richtung Zugspitzplatt. An der Abzweigstelle im Tunnel teilt sich die Strecke auf, einerseits in den alten Tunnel zum Schneefernerhaus, andererseits in den neuen Rosi-Tunnel zum Sonnalpin. Beide Bahnhöfe sind als unterirdische Kopfbahnhöfe ausgeführt. Der Zahnstangenabschnitt war ursprünglich 11,1 Kilometer lang und verlängerte sich durch die Eröffnung des neuen Tunnels zum Sonnalpin auf 11,5 Kilometer, die Strecke insgesamt auf 19,0 Kilometer.
Armin Schwarz

Deutschland / Museen, Ausstellungen und Messen / Deutsches Museum, Deutschland / E-Loks / Sonstige, Deutschland / Schmalspurbahnen / Bayerische Zugspitzbahn (Talstrecke)
