(ID 330964)
. Hoch über dem Mühlburg Tunnel - Die 120 206-8 zieht am 22.03.2014 den RE 9 (rsx - Rhein-Sieg-Express) Siegen - Köln - Aachen über die Siegbrücke kurz bevor sie den Mühlburg Tunnel in Scheuerfeld/Sieg erreicht und kann von oben sehr eindrucksvoll dabei beobachtet werden. (Jeanny)
Wir wurden nicht nur auf’s Warmherzigste in Herdorf empfangen und während den drei Tagen auf’s Köstlichste verpflegt, Armin hat sich außerdem die Mühe gemacht, uns durch die herrliche Region zu chauffieren, um uns die schönsten Fotostellen zu zeigen. Vielen lieben Dank auch dafür. Hans und Jeanny
Hans und Jeanny De Rond 28.03.2014, 1002 Aufrufe, 4 Kommentare
EXIF: Panasonic DMC-FZ150, Datum 2014:03:22 11:32:55, Belichtungsdauer: 0.002 s (10/5000) (1/500), Blende: f/3.2, ISO160, Brennweite: 8.70 (87/10)
4 Kommentare, Alle Kommentare
Armin Schwarz 28.3.2014 18:50
Hallo Jeanny und Hans,
bitteschön, das Chauffieren und Zeigen habe ich sehr gerne gemacht.
Zudem Jeanny, ist Dir ein wunderschönes Bild von dem RE 9 gelungen.
Liebe Grüße
Armin
Hans und Jeanny De Rond 29.3.2014 13:56
Merci Armin.
Es freut mich, dass das Bild Dir gefällt.
Der erste Strommast ist zwar abgeschnitten, dafür ist aber noch ein Fotograf ins Bild gehuscht. ;-)
Einen lieben Gruß
Jeanny
Stefan Wohlfahrt 30.3.2014 12:33
Hallo Jeanny, irgenwann ist der Fotoapparat zu klein als dass die ganze Welt drauf platz hàtte und so muss man hin und wieder ein Strommast abschneiden, dies lohnt sich besonders, wenn dann andererseits Beiwerk das Bild belebt.
einen lieben Gruss
Stefan
Hans und Jeanny De Rond 30.3.2014 15:08
Hallo Stefan,
bei soviel Fröhlichkeit an der Fotostelle über dem Tunnel in Scheuerfeld kann es schon passieren, dass man abgelenkt ist und den Strommast "köpft":
http://wwwfotococktail-revival.startbilder.de/bild/kurioses~nicht-alltaegliche-bilder~diverses/331527/-lustig-war-es-ueber-dem.html
Einen lieben Gruß
Jeanny

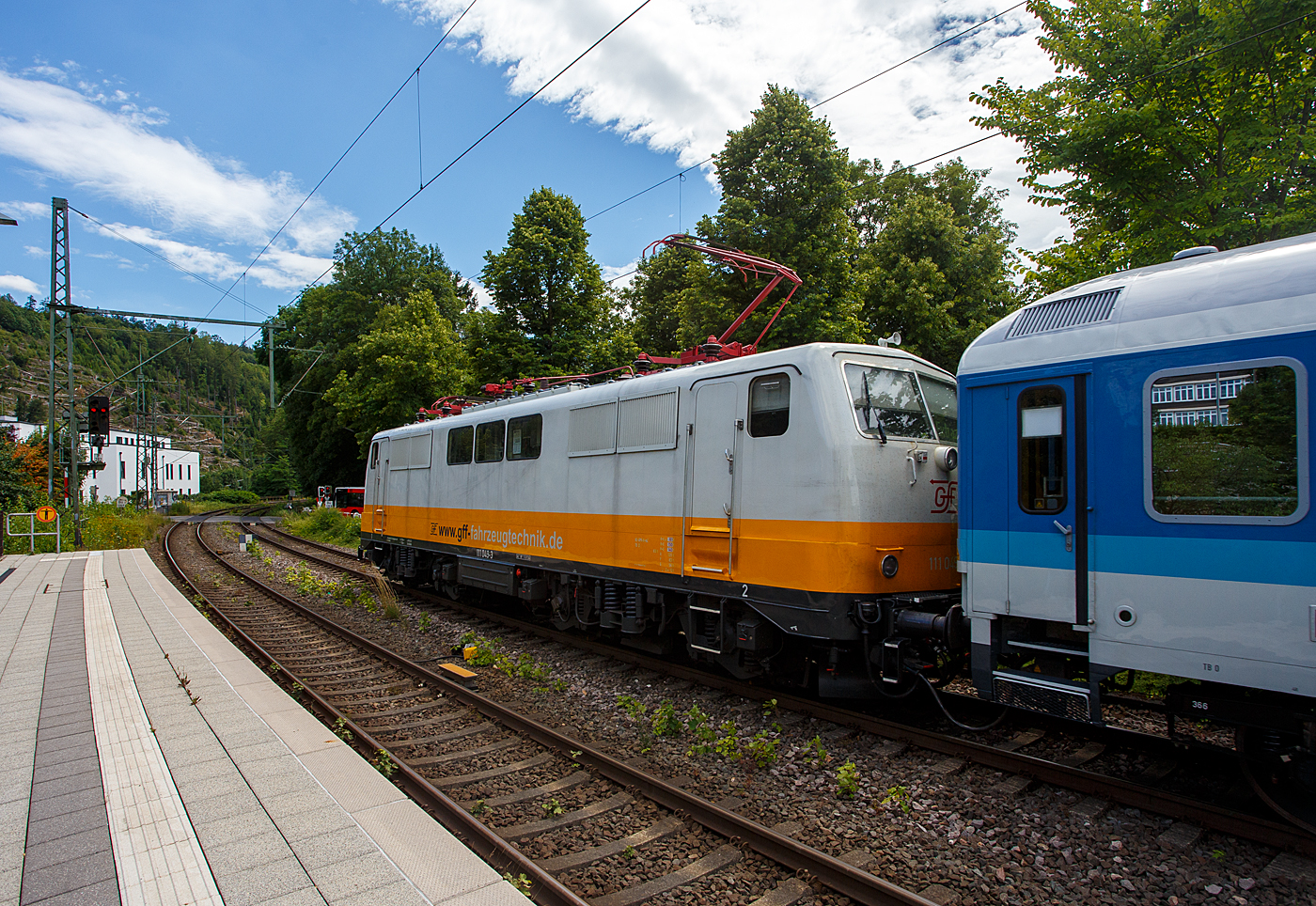

Die 111 049-3 (91 80 6111 049-3 D-GfF) der GfF - Gesellschaft für Fahrzeugtechnik mbH (Crailsheim) fährt am 02 Juli 2026 mit einem Leerzug, bestehend aus zwei ex InterRegio-Wagen der 2. Klasse mit Mehrzweckabtei (Gattung Bimdz), durch den Bahnhof Kirchen/Sieg in Richtung Köln. Nochmals einen lieben Gruß an den freundlichen Lokführer zurück.
Die Lok wurde 1975 von Henschel in Kassel unter der Fabriknummer 31895 gebaut und an die Deutsche Bundesbahn geliefert. In der Lackierung gelb/weiß (wie hier) fuhr die Lok 1990 und 1991 als Lufthansa-Airport-Express die LHA-Verbindung Stuttgart–Frankfurt Flughafen. Ich finde diese Farbgestaltung steht der Lok sehr gut.
Armin Schwarz
Armin Schwarz

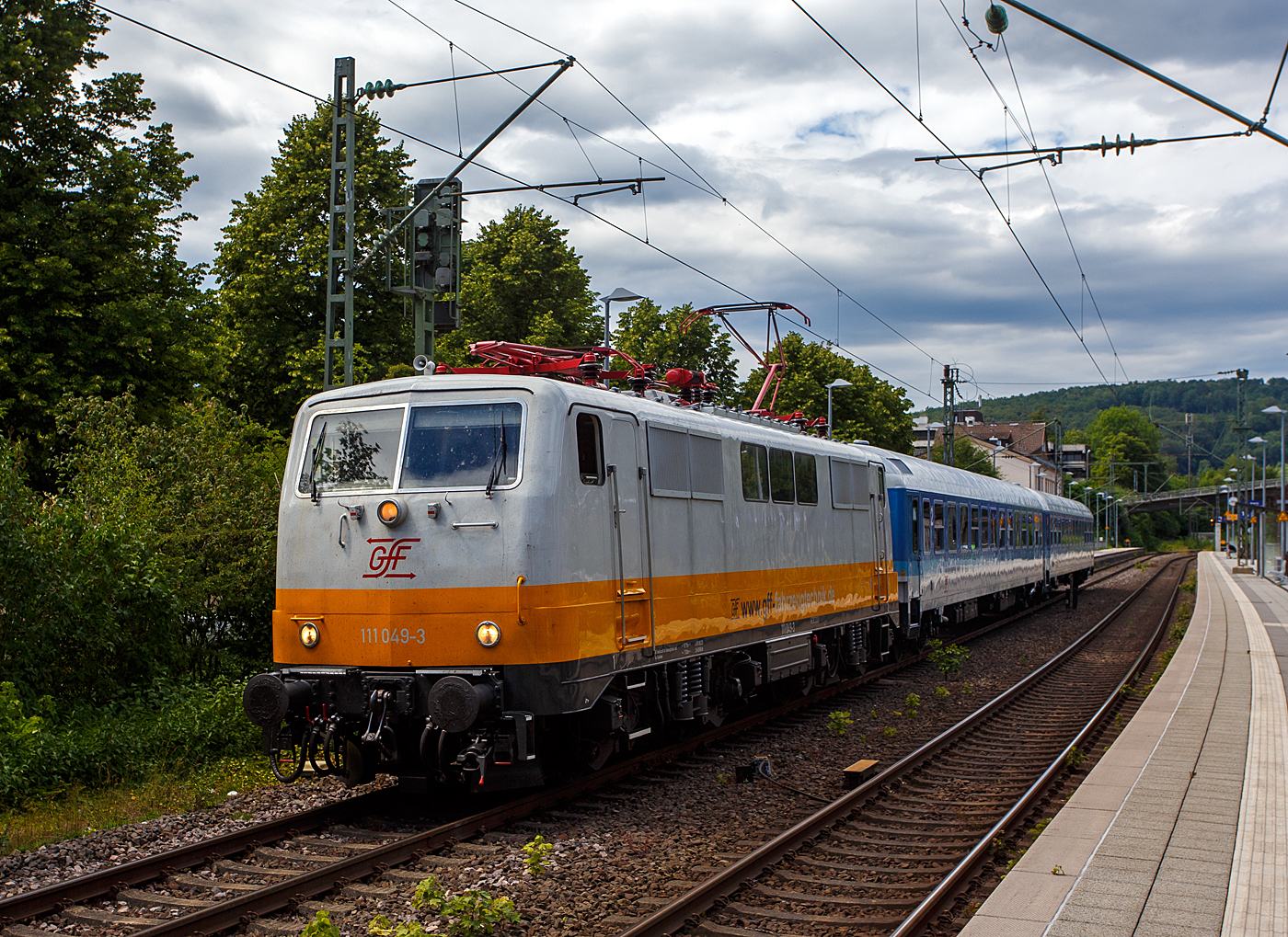

Die 111 049-3 (91 80 6111 049-3 D-GfF) der GfF - Gesellschaft für Fahrzeugtechnik mbH (Crailsheim) fährt am 02 Juli 2026 mit einem Leerzug, bestehend aus zwei ex InterRegio-Wagen der 2. Klasse mit Mehrzweckabtei (Gattung Bimdz), durch den Bahnhof Kirchen/Sieg in Richtung Köln. Nochmals einen lieben Gruß an den freundlichen Lokführer zurück.
Die Lok wurde 1975 von Henschel in Kassel unter der Fabriknummer 31895 gebaut und an die Deutsche Bundesbahn geliefert. In der Lackierung gelb/weiß (wie hier) fuhr die Lok 1990 und 1991 als Lufthansa-Airport-Express die LHA-Verbindung Stuttgart–Frankfurt Flughafen. Ich finde diese Farbgestaltung steht der Lok sehr gut.
Technik und Geschichte:
Die DB Baureihe 111 war die Nachfolgerin der Schnellzuglok-Baureihe 110. Weil nach Ende der 110er-Produktion noch immer Bedarf an weiteren schnellfahrenden E-Loks bestand, wurde Anfang der 1970er Jahre von der damaligen Deutschen Bundesbahn entschieden, auf Basis bewährter Teile der Baureihe 110 die Nachfolgereihe 111 zu entwickeln. Besonderes Augenmerk legte man dabei auf die Verbesserung der Laufruhe bei hohen Geschwindigkeiten durch neue Drehgestelle und verbesserte Arbeitsbedingungen für den Lokführer. Hierzu wurde vom Bundesbahn-Zentralamt in München und dem Hersteller Krauss-Maffei der DB-Einheitsführerstand entwickelt, der nach neuesten ergonomischen Erkenntnissen gestaltet wurde und bis heute bei den meisten Neubau-Lokomotiven und Steuerwagen zum Einsatz kommt.
Die Konstruktion der Baureihe 111 lehnte sich im wesentlich an die der Baureihe 110 an, wurde jedoch in Teilen entscheidend verbessert bzw. erweitert. Im mechanischen Teil ist dabei insbesondere auf die neuartigen Drehgestelle zu verweisen, die Radsätze werden hierin über Lemniskatenlenker geführt. Für die Abstützung des Lokkastens kommen Flexicoilfedern zum Einsatz. Im elektrischen Teil der Baureihe 111 wurden die Fahrmotoren WB 372 der Baureihen 110 und 140 und deren Transformator weiterverwendet. Nachdem die Antriebskräfte ursprünglich über einen Gummiring-Kardanantrieb ähnlich dem der Baureihe 103 übertragen werden sollten, blieb man nach Versuchen mit der dazu umgebauten 110 466 beim bewährten Gummiringfederantrieb der Baureihe 110, da der Antrieb der Baureihe 103 erst jenseits von 160 km/h wesentliche Vorteile hatte. Auf dem Dach waren die neuen Einholm-Stromabnehmer Bauart SBS 65 vorgesehen, welche jedoch bei den Maschinen der ersten bis dritten Serie (111 001–146) nur zum Teil verwendet wurden und kurz darauf wieder abgebaut und gegen Scherenstromabnehmer der Bauart DBS 54 ausgetauscht wurden, da die Einholmstromabnehmer für die Baureihe 103 benötigt wurden. Deshalb fahren Loks der ersten Serien teilweise bis heute mit Scheren-Stromabnehmern DBS 54a. Ab 111 147 wurde dann ausnahmslos der SBS 65 verwendet, ab der fünften Bauserie (ab 111 179) dessen Weiterentwicklung SBS 81.
Die Platzierung des Trafos aufrecht in der Mitte des Maschinenraums wurde beibehalten, die Aufteilung des Maschinenraums jedoch so modifiziert, dass es vor und hinter dem Transformator nur einen mittigen Maschinenraumgang gibt. Die Schaltung der Fahrmotoren erfolgt in bewährter Manier hochspannungsseitig mittels elektromotorisch betriebenen Schaltwerks in 28 Fahrstufen über Thyristor-Lastschalter. Die Motoren können als elektrische Bremse genutzt werden, sie arbeiten dann jeder auf einen eigenen Bremswiderstand. Bremsleistung und Bremskraft konnten im Vergleich zur Baureihe 110 gesteigert werden. Die entstehende Wärme wird über Dachlüfter abgeführt, welche nun vom Bremsstrom angetrieben werden. Geregelt wird die Bremse über einen Hallgenerator, wie er bereits bei der letzten 110er-Serie zum Einsatz kam. Neben der elektrischen Bremse sind auch eine mehrlösige Druckluftbremse, eine pneumatische, direkt wirkende Zusatzbremse sowie je Drehgestell eine Spindelhandbremse vorhanden. Bei Betriebsbremsungen werden über das Führerbremsventil die indirekte und über den gekuppelt mitgeführten Bremssteller die elektrische Bremse angesteuert, mit deren Wirksamkeit die indirekte Druckluftbremse der Lok deaktiviert wird. Lediglich bei Schnellbremsungen wirken sowohl Druckluft- wie auch die elektrische Bremse. Fällt die Elektrische Bremse aus, steht sofort in vollem Umfang die indirekte Druckluftbremse zur Verfügung. Gegenwärtig wird bei den 111ern ein elektronischer Gleitschutz nachgerüstet, welcher sowohl auf die Druckluft- wie auch die Elektrische Bremse wirkt, nachdem die 111 in den Herbstmonaten stets zur Flachstellenbildung neigte.
Von den Loks der Baureihe 111 wurden zwischen 1974 bis 1984 insgesamt 227 Stück von verschiedenen Herstellern (AEG, BBC, Henschel, Krauss-Maffei, Krupp, Siemens) gebaut, ca. 60 Stück (Stand 2026) sind noch im Bestand der DB.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Achsformel: Bo'Bo'
Länge über Puffer: 16.750 mm
Höhe: 4.489 mm
Breite: 3.130 mm
Drehzapfenabstand: 7.900 mm
Achsabstand im Drehgestell: 3.400 mm
Dienstgewicht: 83,0 t
Stundenleistung: 4×925 kW = 3.700 kW
Dauerleistung: 4×905 kW = 3.620 kW
Dienstgewicht: 83 t
Anfahrzugkraft: 274 kN
Dauerleistung der elektrischen Bremse: 3.600 kW
Höchstgeschwindigkeit: 160 km/h
Armin Schwarz
Armin Schwarz

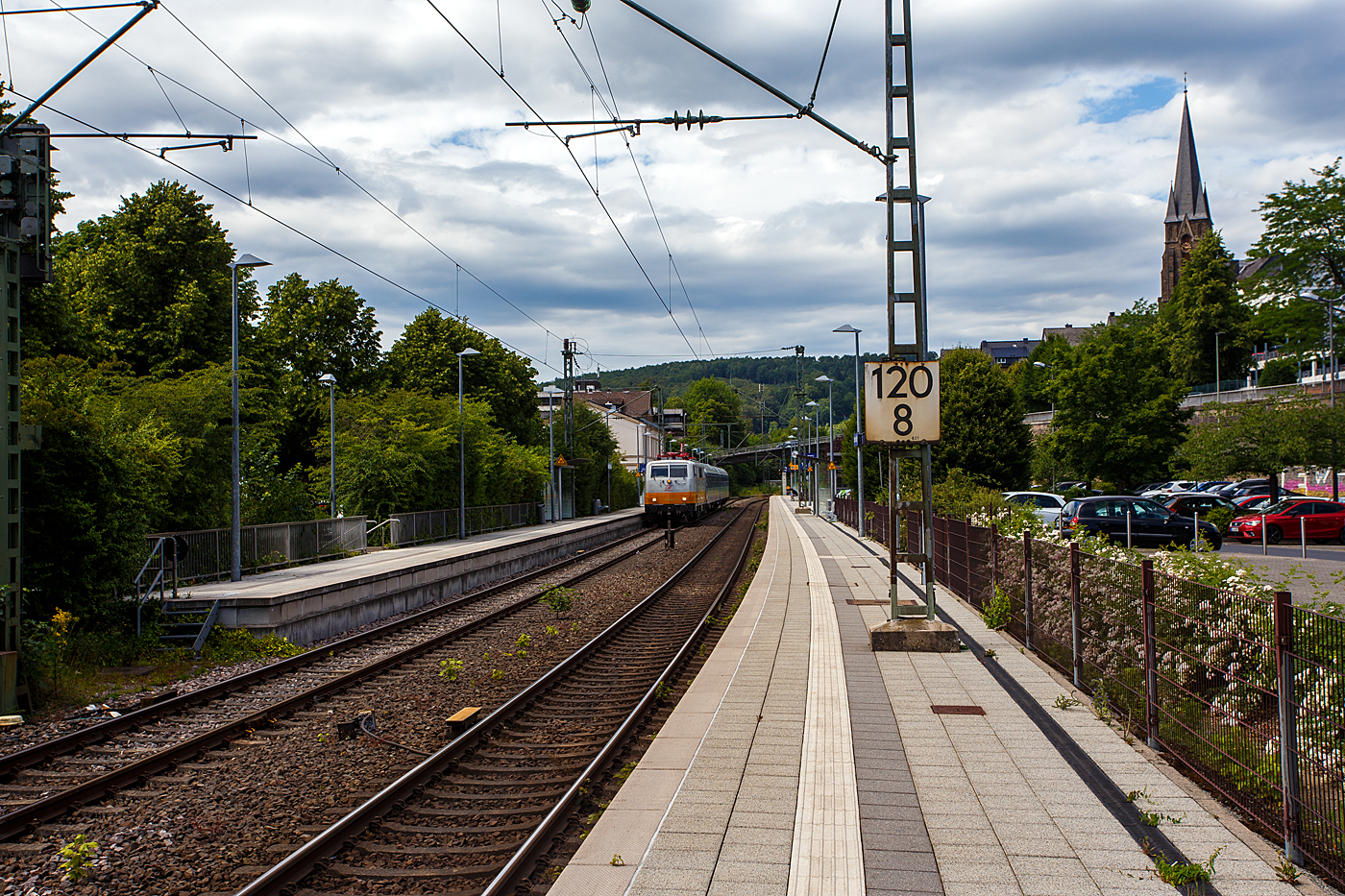

Die 111 049-3 (91 80 6111 049-3 D-GfF) der GfF - Gesellschaft für Fahrzeugtechnik mbH (Crailsheim) fährt am 02 Juli 2026 mit einem Leerzug, bestehend aus zwei ex InterRegio-Wagen der 2. Klasse mit Mehrzweckabtei (Gattung Bimdz), durch den Bahnhof Kirchen/Sieg in Richtung Köln. Nochmals einen lieben Gruß an den freundlichen Lokführer zurück.
Die Lok wurde 1975 von Henschel in Kassel unter der Fabriknummer 31895 gebaut und an die Deutsche Bundesbahn geliefert. In der Lackierung gelb/weiß (wie hier) fuhr die Lok 1990 und 1991 als Lufthansa-Airport-Express die LHA-Verbindung Stuttgart–Frankfurt Flughafen. Ich finde diese Farbgestaltung steht der Lok sehr gut.
Technik und Geschichte:
Die DB Baureihe 111 war die Nachfolgerin der Schnellzuglok-Baureihe 110. Weil nach Ende der 110er-Produktion noch immer Bedarf an weiteren schnellfahrenden E-Loks bestand, wurde Anfang der 1970er Jahre von der damaligen Deutschen Bundesbahn entschieden, auf Basis bewährter Teile der Baureihe 110 die Nachfolgereihe 111 zu entwickeln. Besonderes Augenmerk legte man dabei auf die Verbesserung der Laufruhe bei hohen Geschwindigkeiten durch neue Drehgestelle und verbesserte Arbeitsbedingungen für den Lokführer. Hierzu wurde vom Bundesbahn-Zentralamt in München und dem Hersteller Krauss-Maffei der DB-Einheitsführerstand entwickelt, der nach neuesten ergonomischen Erkenntnissen gestaltet wurde und bis heute bei den meisten Neubau-Lokomotiven und Steuerwagen zum Einsatz kommt.
Die Konstruktion der Baureihe 111 lehnte sich im wesentlich an die der Baureihe 110 an, wurde jedoch in Teilen entscheidend verbessert bzw. erweitert. Im mechanischen Teil ist dabei insbesondere auf die neuartigen Drehgestelle zu verweisen, die Radsätze werden hierin über Lemniskatenlenker geführt. Für die Abstützung des Lokkastens kommen Flexicoilfedern zum Einsatz. Im elektrischen Teil der Baureihe 111 wurden die Fahrmotoren WB 372 der Baureihen 110 und 140 und deren Transformator weiterverwendet. Nachdem die Antriebskräfte ursprünglich über einen Gummiring-Kardanantrieb ähnlich dem der Baureihe 103 übertragen werden sollten, blieb man nach Versuchen mit der dazu umgebauten 110 466 beim bewährten Gummiringfederantrieb der Baureihe 110, da der Antrieb der Baureihe 103 erst jenseits von 160 km/h wesentliche Vorteile hatte. Auf dem Dach waren die neuen Einholm-Stromabnehmer Bauart SBS 65 vorgesehen, welche jedoch bei den Maschinen der ersten bis dritten Serie (111 001–146) nur zum Teil verwendet wurden und kurz darauf wieder abgebaut und gegen Scherenstromabnehmer der Bauart DBS 54 ausgetauscht wurden, da die Einholmstromabnehmer für die Baureihe 103 benötigt wurden. Deshalb fahren Loks der ersten Serien teilweise bis heute mit Scheren-Stromabnehmern DBS 54a. Ab 111 147 wurde dann ausnahmslos der SBS 65 verwendet, ab der fünften Bauserie (ab 111 179) dessen Weiterentwicklung SBS 81.
Die Platzierung des Trafos aufrecht in der Mitte des Maschinenraums wurde beibehalten, die Aufteilung des Maschinenraums jedoch so modifiziert, dass es vor und hinter dem Transformator nur einen mittigen Maschinenraumgang gibt. Die Schaltung der Fahrmotoren erfolgt in bewährter Manier hochspannungsseitig mittels elektromotorisch betriebenen Schaltwerks in 28 Fahrstufen über Thyristor-Lastschalter. Die Motoren können als elektrische Bremse genutzt werden, sie arbeiten dann jeder auf einen eigenen Bremswiderstand. Bremsleistung und Bremskraft konnten im Vergleich zur Baureihe 110 gesteigert werden. Die entstehende Wärme wird über Dachlüfter abgeführt, welche nun vom Bremsstrom angetrieben werden. Geregelt wird die Bremse über einen Hallgenerator, wie er bereits bei der letzten 110er-Serie zum Einsatz kam. Neben der elektrischen Bremse sind auch eine mehrlösige Druckluftbremse, eine pneumatische, direkt wirkende Zusatzbremse sowie je Drehgestell eine Spindelhandbremse vorhanden. Bei Betriebsbremsungen werden über das Führerbremsventil die indirekte und über den gekuppelt mitgeführten Bremssteller die elektrische Bremse angesteuert, mit deren Wirksamkeit die indirekte Druckluftbremse der Lok deaktiviert wird. Lediglich bei Schnellbremsungen wirken sowohl Druckluft- wie auch die elektrische Bremse. Fällt die Elektrische Bremse aus, steht sofort in vollem Umfang die indirekte Druckluftbremse zur Verfügung. Gegenwärtig wird bei den 111ern ein elektronischer Gleitschutz nachgerüstet, welcher sowohl auf die Druckluft- wie auch die Elektrische Bremse wirkt, nachdem die 111 in den Herbstmonaten stets zur Flachstellenbildung neigte.
Von den Loks der Baureihe 111 wurden zwischen 1974 bis 1984 insgesamt 227 Stück von verschiedenen Herstellern (AEG, BBC, Henschel, Krauss-Maffei, Krupp, Siemens) gebaut, ca. 60 Stück (Stand 2026) sind noch im Bestand der DB.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Achsformel: Bo'Bo'
Länge über Puffer: 16.750 mm
Höhe: 4.489 mm
Breite: 3.130 mm
Drehzapfenabstand: 7.900 mm
Achsabstand im Drehgestell: 3.400 mm
Dienstgewicht: 83,0 t
Stundenleistung: 4×925 kW = 3.700 kW
Dauerleistung: 4×905 kW = 3.620 kW
Dienstgewicht: 83 t
Anfahrzugkraft: 274 kN
Dauerleistung der elektrischen Bremse: 3.600 kW
Höchstgeschwindigkeit: 160 km/h
Armin Schwarz
Armin Schwarz

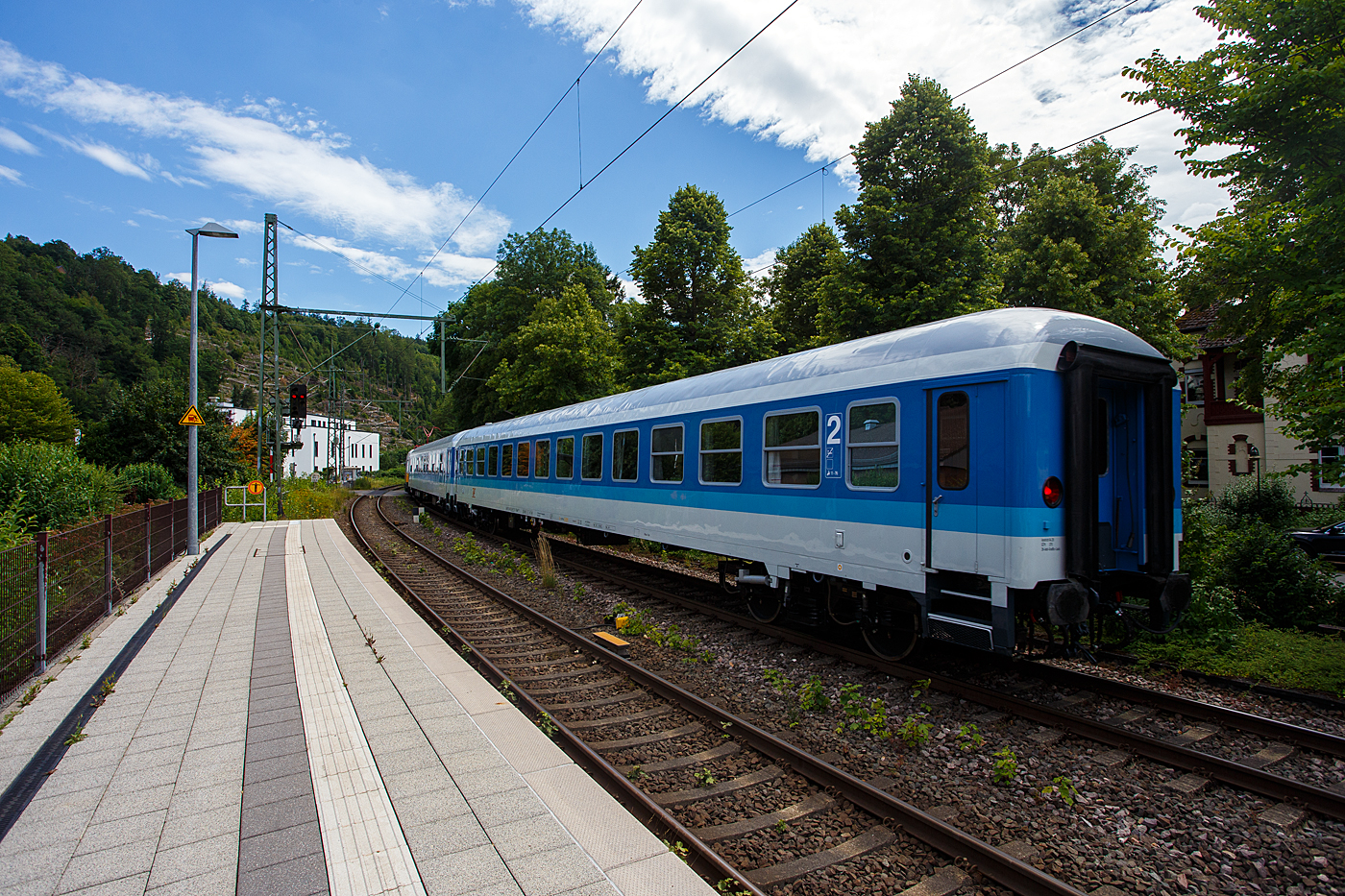

Der ex InterRegio-Wagen der 2. Klasse, D-GfF 51 80 22-91 711-7 der Gattung Bimz 264.9, der GfF - Gesellschaft für Fahrzeugtechnik mbH (Crailsheim) am 02 Juli 2026 im Zugverband bei einer Zugdurchfahrt im Bahnhof Kirchen (Sieg).
Der UIC-X-Wagen wurde 1970 von LHB - Linke-Hofmann-Busch GmbH) in Salzgitter-Watenstedt (heute ALSTOM Transport Deutschland GmbH) gebaut und als 51 80 22-70 161-0 der Gattung Bm 234 an die Deutsch Bundesbahn geliefert.
Bereits Mitte der 1980er Jahre plante die DB eine Neuordnung ihrer Schnellzüge, die bis dahin alle nach individuellen Fahrplänen fuhren. Eine Kategorie unterhalb der Intercitys sollte ein betriebenes Netz aus überregionalen InterRegio´s die bisherigen Schnellzüge ersetzen. Dabei sollte überwiegend das bisherige Wagenmaterial eingesetzt werden, welches aber einem weitgehenden Umbau zu unterziehen war, die neue Wagengattung „-im“ war geboren.
Ab 1987 wurden bei PFA Weiden (Partner für Fahrzeugausstattung GmbH) Schnellzugwagen der Spenderbauarten Am203, ABm225 und Bm234/Bm235 in die Bauarten Aim260 bzw. Aimz261 (155 Wagen erster Klasse), ARkimbz262 (155 Wagen erster Klasse mit Bistroabteil), Bim263 bzw. Bimz264 (563 Wagen zweiter Klasse) und Bimdz268 (132 Wagen zweiter Klasse mit Fahrradabteil) umgebaut. So wurde Dieser Wagen 1991 bei PFA Weiden zum Bimz 264(InterRegio-Wagen der 2. Klasse) umgebaut.
Anfang der 2000er Jahre verkaufte die Deutsche Bahn 150 Wagen an die NS - Nederlandse Spoorwegen. Für den dortigen Einsatz wurden die Wagen bei PFA Weiden in den Jahren 2001 und 2002 modernisiert. Im Jahr 2009 endete der Einsatz der ICK-Wagen. So ging dieser Wagen wieder nach Deutschland, er wurde an die HEROS (51 80 22-91 711-7 D-HEROS Bimz 264.9) verkauft.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 26.400 mm
Wagenkastenlänge: 26.100 mm
Wagenkastenbreite: 2.825 mm
Höhe über Schienenoberkante: 4.050 mm
Drehzapfenabstand: 19.000 mm
Achsstand im Drehgestell: 2.500 mm
Laufraddurchmesser: 950 mm (neu) / 900 mm (abgefahren)
Drehgestellbauart: Minden-Deutz 366
Höchstgeschwindigkeit: 200 km/h
Sitzplatze: 60 (in der 2. Klasse)
Layout: fünf Abteile mit je 5 Sitzen und drei Bereiche mit zusammen 35 Sitzen und 6 Klappsitzen
Toiletten: 2 (geschlossenes System)
Zulassung: RIC, gemäß besonderer Vereinbarung
Bremse: pneumatische Scheibenbremse mit Magnetschienenbremse KE-GPR-Mg (D)
