Fabrikschild der Normalspur-Dampflokomotive 46 der Völklinger Hütte (ehem.

»
»
»
»
Fabrikschild der Normalspur-Dampflokomotive 46 der Völklinger Hütte (ehem.
(ID 887561)

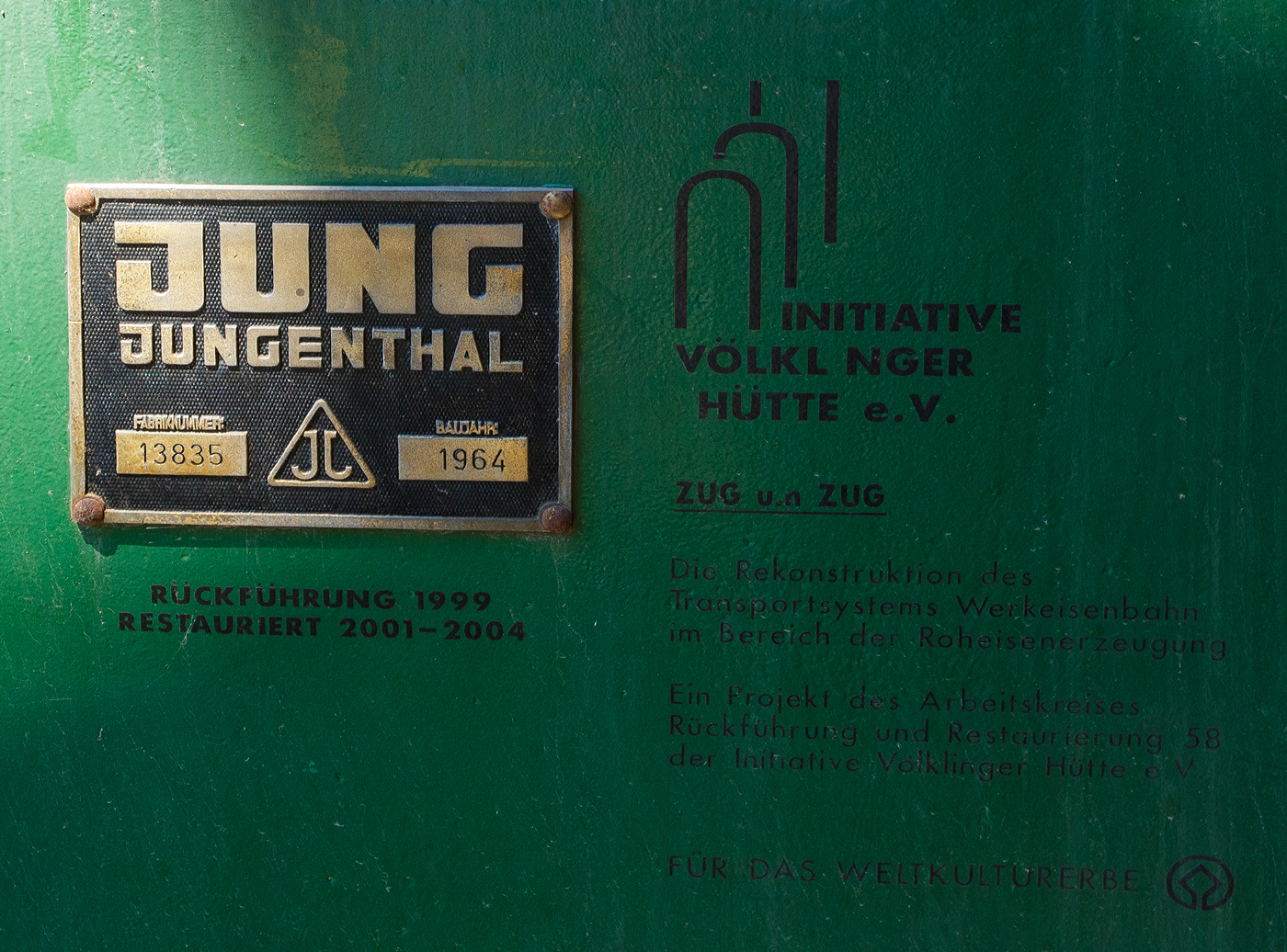

Fabrikschild der Normalspur-Dampflokomotive 46 der Völklinger Hütte (ehem. Röchling'schen Eisen- und Stahlwerke GmbH in Völklingen/Saar, ab 1982 ARBED-Saarstahl GmbH, ab 1986 Saarstahl Völklingen GmbH), eine Jung Hochofenlok niedriger Bauart (Fabriknummer 13835 / Baujahr 1964), hier am 01 Juli 2025 am Gelände Völklinger Hütte als Denkmal. Heutiger Eigentümer ist die Initiative Völklinger Hütte e.V..

Fabrikschild der Normalspur-Dampflokomotive 46 der Völklinger Hütte (ehem. Röchling'schen Eisen- und Stahlwerke GmbH in Völklingen/Saar, ab 1982 ARBED-Saarstahl GmbH, ab 1986 Saarstahl Völklingen GmbH), eine Jung Hochofenlok niedriger Bauart (Fabriknummer 13835 / Baujahr 1964), hier am 01 Juli 2025 am Gelände Völklinger Hütte als Denkmal. Heutiger Eigentümer ist die Initiative Völklinger Hütte e.V..

Armin Schwarz 08.07.2025, 6 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/160, Blende: 10/1, ISO1600, Brennweite: 40/1

0 Kommentare, Alle Kommentare
Kommentar verfassen
Die Normalspur-Dampflokomotive 46 der Völklinger Hütte (ehem. Röchling'schen Eisen- und Stahlwerke GmbH in Völklingen/Saar, ab 1982 ARBED-Saarstahl GmbH, ab 1986 Saarstahl Völklingen GmbH), eine Jung Hochofenlok niedriger Bauart, abgestellt mit einem offenen Roheisenpfannenwagen der Burbacher Hütte, hier am 01 Juli 2025 am Gelände Völklinger Hütte als Denkmal. Heutiger Eigentümer ist die Initiative Völklinger Hütte e.V.. 1964 wurde die Lok Nr. 46 mit der Fabriknummer 13835 im Auftrag der Röchling'schen Eisen- und Stahlwerke als letzte rostgefeuerte Dampflok der Firma Arnold Jung, Lokomotivfabrik GmbH, in Jungenthal bei Kirchen an der Sieg gebaut und am 09.12.1964 geliefert. Einsatzgebiet war der Roheisentransport von den sechs Hochöfen zum Thomasstahlwerk, wobei die besonders beengten Verhältnisse auf der Völklinger Hütte eine besondere Bauform erforderten. Die Verbindung zwischen Eisenwerk und Stahlwerk war nur durch einen Tunnel möglich, da die Deutsche Bahn durch ihre Gleisanlagen die Hütte in zwei Bereiche teilt. Dieser Tunnel, der Roheisenkanal, ist so niedrig, dass die zweiachsige Lok nur eine Höhe von 2.640 mm über der Schienenoberkante und eine Breite von 2.450 mm aufweist. Die Loks 44 (11945/Baujahr 1953) und 45 (13240/Baujahr 1959), die nach vorliegenden Unterlagen technisch baugleich sind, wurden schon vorher (von der Arnold Jung GmbH an die Völklinger Hütte geliefert. Um speziell die Führerhausrückwand, die Lampen, aber auch die Kupplungselemente zwischen Lok und dem ersten Wagen vor flüssigen glühenden Spritzern von herabfallenden Roheisen zu schützen, erhielten die Lokomotiven ein nach hinten verlängertes Dach. Die Puffer wurden im Stahlwerk den dort vorhanden Roheisenpfannenwagen angepasst. Alte Jung Mitarbeiter berichten, an der Lok hätte man kaum was verdient, weil länst nicht mehr Dampflokteile ab Lager vorhanden waren umd z.T. mühsam und teuer beschafft werden musste. Im Zuge der Modernisierung und Rationalisierung wurden die Roheisendampfloks 1981 nicht mehr benötigt. Während die Lokomotiven 44 und 45 an ein Museum im Ruhrgebiet verkauft wurden, gelangte die Lokomotive 46 als technisches Denkmal 1982 zur Universität Kaiserslautern. Diese schenkte die Lokomotive 46 der Initiative Völklinger Hütte, die sie mit Hilfe von Sponsoren am 9. Februar 1999 nach Völklingen zurückholte. TECHNISCHE DATEN: Baujahre: 1953,1959 und 1964 Gebaute Anzahl: 3 Spurweite: 1.435 mm (Normalspur) Achsformel: B Länge: 7.600 mm Achsabstand: 2.000 mm Triebraddurchmesser: 1.000 mm (neu) Breite: 2.450 mm Höhe: 2.650 mm Dienstgewicht: 26 t Höchstgeschwindigkeit: k. A. Leistung: 250 PS Zugkraft: 7,5 t Zylinder: 2 Stück, Ø 380 mm x 500 mm Hub Dampfdruck: 14 bar Heizfläche: 58,92 m² Rostfläche: 1,17 m² Anzahl Siederohre: 178 Stück Durchmesser Siederohre: 33/38 mm Länge Siederohre: 2.540 mm Wasservorrat: 2.500 l (2,5 m³) Kohlenvorrat: 500 kg
Die Normalspur-Dampflokomotive 46 der Völklinger Hütte (ehem. Röchling'schen Eisen- und Stahlwerke GmbH in Völklingen/Saar, ab 1982 ARBED-Saarstahl GmbH, ab 1986 Saarstahl Völklingen GmbH), eine Jung Hochofenlok niedriger Bauart, abgestellt mit einem offenen Roheisenpfannenwagen der Burbacher Hütte, hier am 01 Juli 2025 am Gelände Völklinger Hütte als Denkmal. Heutiger Eigentümer ist die Initiative Völklinger Hütte e.V.. 1964 wurde die Lok Nr. 46 mit der Fabriknummer 13835 im Auftrag der Röchling'schen Eisen- und Stahlwerke als letzte rostgefeuerte Dampflok der Firma Arnold Jung, Lokomotivfabrik GmbH, in Jungenthal bei Kirchen an der Sieg gebaut und am 09.12.1964 geliefert. Einsatzgebiet war der Roheisentransport von den sechs Hochöfen zum Thomasstahlwerk, wobei die besonders beengten Verhältnisse auf der Völklinger Hütte eine besondere Bauform erforderten. Die Verbindung zwischen Eisenwerk und Stahlwerk war nur durch einen Tunnel möglich, da die Deutsche Bahn durch ihre Gleisanlagen die Hütte in zwei Bereiche teilt. Dieser Tunnel, der Roheisenkanal, ist so niedrig, dass die zweiachsige Lok nur eine Höhe von 2.640 mm über der Schienenoberkante und eine Breite von 2.450 mm aufweist. Die Loks 44 (11945/Baujahr 1953) und 45 (13240/Baujahr 1959), die nach vorliegenden Unterlagen technisch baugleich sind, wurden schon vorher (von der Arnold Jung GmbH an die Völklinger Hütte geliefert. Um speziell die Führerhausrückwand, die Lampen, aber auch die Kupplungselemente zwischen Lok und dem ersten Wagen vor flüssigen glühenden Spritzern von herabfallenden Roheisen zu schützen, erhielten die Lokomotiven ein nach hinten verlängertes Dach. Die Puffer wurden im Stahlwerk den dort vorhanden Roheisenpfannenwagen angepasst. Alte Jung Mitarbeiter berichten, an der Lok hätte man kaum was verdient, weil länst nicht mehr Dampflokteile ab Lager vorhanden waren umd z.T. mühsam und teuer beschafft werden musste. Im Zuge der Modernisierung und Rationalisierung wurden die Roheisendampfloks 1981 nicht mehr benötigt. Während die Lokomotiven 44 und 45 an ein Museum im Ruhrgebiet verkauft wurden, gelangte die Lokomotive 46 als technisches Denkmal 1982 zur Universität Kaiserslautern. Diese schenkte die Lokomotive 46 der Initiative Völklinger Hütte, die sie mit Hilfe von Sponsoren am 9. Februar 1999 nach Völklingen zurückholte. TECHNISCHE DATEN: Baujahre: 1953,1959 und 1964 Gebaute Anzahl: 3 Spurweite: 1.435 mm (Normalspur) Achsformel: B Länge: 7.600 mm Achsabstand: 2.000 mm Triebraddurchmesser: 1.000 mm (neu) Breite: 2.450 mm Höhe: 2.650 mm Dienstgewicht: 26 t Höchstgeschwindigkeit: k. A. Leistung: 250 PS Zugkraft: 7,5 t Zylinder: 2 Stück, Ø 380 mm x 500 mm Hub Dampfdruck: 14 bar Heizfläche: 58,92 m² Rostfläche: 1,17 m² Anzahl Siederohre: 178 Stück Durchmesser Siederohre: 33/38 mm Länge Siederohre: 2.540 mm Wasservorrat: 2.500 l (2,5 m³) Kohlenvorrat: 500 kg
Armin Schwarz

Deutschland / Dampfloks / Jung, Jungenthal (div. Typen), Deutschland / Loks von Jung, Jungenthal / Dampfloks div. Typen, Deutschland / Museen, Ausstellungen und Messen / Völklinger Hütte (Weltkulturerbe), Deutschland / Museumsbahnen und Vereine / Initiative Völklinger Hütte e.V., Deutschland / Dampfloks / Jung Hochofenlok niedriger Bauart

7 1400x933 Px, 08.07.2025

Geführt von der 323 133-9 (Köf II) der Aggertalbahn (Andreas Voll) fährt der Dampfzug „Bergischer Löwe“ vom EM Dieringhausen am 02.06.2011 in Richtung Bf Wiehl, hier kurz vor Wiehl. Am Zugende war die Dampflok Waldbröl des Eisenbahnmuseums Dieringhausen, die für die Rückfahrt zur führenden Lok wird. Die Lok wurde 1914 unter Fabrik-Nr. 2243 von der Maschinenfabrik Arnold Jung Lokomotivenfabrik GmbH in Jungenthal b. Kirchen a.d. Sieg für die Kleinbahn Bielstein-Waldbröl gebaut und dort als Lok Waldbröl bezeichnet. Sie ähnelt sehr stark der preußischen T 3 (BR 89.70–75), so ist auch die heutige UIC Nummer 90 80 00 89 984-3 D-EMD . Nach der Streckenstillegung (1966) war sie als Denkmal abgestellt und 42 Jahre kalt. Heute ist die Dampflok Waldbröl des Eisenbahnmuseums Dieringhausen das Zugpferd des Projekts Bergischer Löwe . TECHNISCHE DATEN: Hersteller: Arnold Jung Lokomotivfabrik GmbH, Jungenthal b. Kirchen a.d. Sieg Fabriknummer: 2243 Baujahr: 1914 Spurweite: 1.435 mm (Normalspur) Achsfolge C Typ: C n 2 t Länge über Puffer: 9.050 mm Rad - Durchmesser: 1.100 mm Radstand gesamt: 3.000 mm Gewicht: 40 t Brems - Gewicht: 28 t Leistung: 370 PS Höchstgeschwindigkeit: 40 km/h Kesselüberdruck: 13 bar Heizfläche: gesamt: 86 m² Rostfläche: 1,5 m² Zylinderdurchmesser: 400 mm Zylinderhub: 550 mm Steuerung: Bauart Heusinger Wasservorrat: 4,5 m³ Kohlenvorrat: 1,5 m³ Kaufpreis: 36 200 Reichsmark
Geführt von der 323 133-9 (Köf II) der Aggertalbahn (Andreas Voll) fährt der Dampfzug „Bergischer Löwe“ vom EM Dieringhausen am 02.06.2011 in Richtung Bf Wiehl, hier kurz vor Wiehl. Am Zugende war die Dampflok "Waldbröl" des Eisenbahnmuseums Dieringhausen, die für die Rückfahrt zur führenden Lok wird. Die Lok wurde 1914 unter Fabrik-Nr. 2243 von der Maschinenfabrik Arnold Jung Lokomotivenfabrik GmbH in Jungenthal b. Kirchen a.d. Sieg für die Kleinbahn Bielstein-Waldbröl gebaut und dort als Lok "Waldbröl" bezeichnet. Sie ähnelt sehr stark der preußischen T 3 (BR 89.70–75), so ist auch die heutige UIC Nummer 90 80 00 89 984-3 D-EMD . Nach der Streckenstillegung (1966) war sie als Denkmal abgestellt und 42 Jahre kalt. Heute ist die Dampflok "Waldbröl" des Eisenbahnmuseums Dieringhausen das Zugpferd des Projekts "Bergischer Löwe". TECHNISCHE DATEN: Hersteller: Arnold Jung Lokomotivfabrik GmbH, Jungenthal b. Kirchen a.d. Sieg Fabriknummer: 2243 Baujahr: 1914 Spurweite: 1.435 mm (Normalspur) Achsfolge C Typ: C n 2 t Länge über Puffer: 9.050 mm Rad - Durchmesser: 1.100 mm Radstand gesamt: 3.000 mm Gewicht: 40 t Brems - Gewicht: 28 t Leistung: 370 PS Höchstgeschwindigkeit: 40 km/h Kesselüberdruck: 13 bar Heizfläche: gesamt: 86 m² Rostfläche: 1,5 m² Zylinderdurchmesser: 400 mm Zylinderhub: 550 mm Steuerung: Bauart Heusinger Wasservorrat: 4,5 m³ Kohlenvorrat: 1,5 m³ Kaufpreis: 36 200 Reichsmark
Armin Schwarz

Deutschland / Dampfloks / Jung, Jungenthal (div. Typen), Deutschland / Loks von Jung, Jungenthal / Dampfloks div. Typen, Deutschland / Museen, Ausstellungen und Messen / Eisenbahnmuseum Dieringhausen, Deutschland / Dampfloks / BR 89.70–75 (preuß. T 3)

181 1600x1067 Px, 16.04.2023

Die Jung-Malletlok 99 5902 der HSB, ex DR 099 111-7, ex DR 99 5902-4, ex NWE 14, ex NWE 12 (ab 1927) hat mit HSB-Traditionszug am 23.03.2013 den Brocken erreicht. Der Bahnhof Brocken (1.125 m ü.NN) ist der Kopfbahnhof am Gipfel des 1.142m hohen Brocken im Harz. Am 23.03.2013 herrschte hier ein eisiger Wind bei minus 17° Celsius. Die Lok wurde 1898 von Arnold Jung Lokomotivfabrik in Jungenthal bei Kirchen a.d. Sieg unter der Fabriknummer 261 gebaut und an die NWE (Nordhausen-Wernigeroder Eisenbahn-Gesellschaft) als Nr. 14 geliefert ab 1927 wurde sie zur NWE 12. Von den 12 Malletmaschinen der NWE (Nr. 11 bis 22) sind nur drei Maschinen übrig geblieben. Alle diese Maschinen, mit Ausnahme der NWE 12, 13 und 19 welche aus Güstrow stammten, waren 1897/98 und 1901 von der Firma Jung geliefert worden. Die Güstrower Maschinen sowie die NWE 12, 13 und 19 wurden im ersten Weltkrieg an die Heeresfeldbahnen nach Frankreich abgegeben. Die NWE 20 später 12, ist 1927 im Thumkuhlental verunglückt und wurde verschrottet. Die Kessel der Maschinen lagen bei der Auslieferung vom Werk etwas niedriger auf dem Rahmen als heute. Ab 1920 wurden die Kessel etwas anders montiert. Die Malletmaschinen wurden seit den 50er Jahren vorrangig im Selketal eingesetzt. Der Grund ist ihre gute Kurvenläufigkeit. Außerdem hatte sich dort die Verfügbarkeit an Loks nach dem Einsatz der ersten Neubaulokomotiven grundlegend gebessert, sodass es möglich war, die Mallets abzugeben. Zusammen mit der 99 6001 meisterten sie den gesamten Verkehr im Selketal bis Mitte der 80er Jahre. Ende der 80er wurden die Mallets Z‑gestellt weil sie die inzwischen auf Druckluftbremse umgestellten Züge nicht mehr befördern konnten - denn die Mallets hatten von Haus aus keine Druckluftanlage. Die Neubaulokomotiven fuhren nun im Selketal. Um die Mallets mit einer Druckluftanlage auszurüsten, wurden verschiedene Lösungsvarianten in Erwägung gezogen. So zum Beispiel die Möglichkeit, einen Kreiselkompressor mit Hilfe eines Dampfturbos, wie der der Lichtmaschine, anzutreiben. Man kam aber wieder auf die Ausrüstung mit einer Luftpumpe zurück. Diese wurde in einem Teil des Wasserkastens untergebracht um das gesamte Erscheinungsbild der Maschinen nicht grundlegend zu verändern. Die Lokomotiven 99 5901 und 99 5902 sind als älteste betriebsfähige Malletdampflokomotiven in Deutschland im Sonderreisezugverkehr im Einsatz. Die 99 5903 ist von der Instandsetzung zurückgestellt und wird für besondere Veranstaltungen durch die HSB weiter genutzt.. Technische Daten dieser Loks: Hersteller: Arnold Jung Lokomotivfabrik in Jungenthal bei Kirchen a.d. Sieg Baujahr: 1898 Achsfolge: B'B Gattung: K44. 9 Spurweite: 1.000 mm (Meterspur) Länge über Puffer: 8.875 mm Drehgestellachsstand: 1.400 mm Gesamtradstand: 4.600 mm Kesselüberdruck : 14 bar Zylinderanzahl: 4 ND-Zylinderdurchmesser: 425 mm HD-Zylinderdurchmesser: 285 mm Kolbenhub: 500 mm Zylinderdruck: Hochdruck 14 bar, Niederdruck 5 bar, mit Anfahrventil max 7 bar Leistung: 255 PSi (190 kW) Höchstgeschwindigkeit: 30 km/h (Vor- und Rückwärts) Dienstgewicht: 33,7 t Kohlevorrat: 2,5 t Wasservorrat: 5 m³ Achslast: 8,5 t
Die Jung-Malletlok 99 5902 der HSB, ex DR 099 111-7, ex DR 99 5902-4, ex NWE 14, ex NWE 12 (ab 1927) hat mit HSB-Traditionszug am 23.03.2013 den Brocken erreicht. Der Bahnhof Brocken (1.125 m ü.NN) ist der Kopfbahnhof am Gipfel des 1.142m hohen Brocken im Harz. Am 23.03.2013 herrschte hier ein eisiger Wind bei minus 17° Celsius. Die Lok wurde 1898 von Arnold Jung Lokomotivfabrik in Jungenthal bei Kirchen a.d. Sieg unter der Fabriknummer 261 gebaut und an die NWE (Nordhausen-Wernigeroder Eisenbahn-Gesellschaft) als Nr. 14 geliefert ab 1927 wurde sie zur NWE 12. Von den 12 Malletmaschinen der NWE (Nr. 11 bis 22) sind nur drei Maschinen übrig geblieben. Alle diese Maschinen, mit Ausnahme der NWE 12, 13 und 19 welche aus Güstrow stammten, waren 1897/98 und 1901 von der Firma Jung geliefert worden. Die Güstrower Maschinen sowie die NWE 12, 13 und 19 wurden im ersten Weltkrieg an die Heeresfeldbahnen nach Frankreich abgegeben. Die NWE 20 später 12, ist 1927 im Thumkuhlental verunglückt und wurde verschrottet. Die Kessel der Maschinen lagen bei der Auslieferung vom Werk etwas niedriger auf dem Rahmen als heute. Ab 1920 wurden die Kessel etwas anders montiert. Die Malletmaschinen wurden seit den 50er Jahren vorrangig im Selketal eingesetzt. Der Grund ist ihre gute Kurvenläufigkeit. Außerdem hatte sich dort die Verfügbarkeit an Loks nach dem Einsatz der ersten Neubaulokomotiven grundlegend gebessert, sodass es möglich war, die Mallets abzugeben. Zusammen mit der 99 6001 meisterten sie den gesamten Verkehr im Selketal bis Mitte der 80er Jahre. Ende der 80er wurden die Mallets "Z‑gestellt" weil sie die inzwischen auf Druckluftbremse umgestellten Züge nicht mehr befördern konnten - denn die Mallets hatten von Haus aus keine Druckluftanlage. Die Neubaulokomotiven fuhren nun im Selketal. Um die Mallets mit einer Druckluftanlage auszurüsten, wurden verschiedene Lösungsvarianten in Erwägung gezogen. So zum Beispiel die Möglichkeit, einen Kreiselkompressor mit Hilfe eines Dampfturbos, wie der der Lichtmaschine, anzutreiben. Man kam aber wieder auf die Ausrüstung mit einer Luftpumpe zurück. Diese wurde in einem Teil des Wasserkastens untergebracht um das gesamte Erscheinungsbild der Maschinen nicht grundlegend zu verändern. Die Lokomotiven 99 5901 und 99 5902 sind als älteste betriebsfähige Malletdampflokomotiven in Deutschland im Sonderreisezugverkehr im Einsatz. Die 99 5903 ist von der Instandsetzung zurückgestellt und wird für besondere Veranstaltungen durch die HSB weiter genutzt.. Technische Daten dieser Loks: Hersteller: Arnold Jung Lokomotivfabrik in Jungenthal bei Kirchen a.d. Sieg Baujahr: 1898 Achsfolge: B'B Gattung: K44. 9 Spurweite: 1.000 mm (Meterspur) Länge über Puffer: 8.875 mm Drehgestellachsstand: 1.400 mm Gesamtradstand: 4.600 mm Kesselüberdruck : 14 bar Zylinderanzahl: 4 ND-Zylinderdurchmesser: 425 mm HD-Zylinderdurchmesser: 285 mm Kolbenhub: 500 mm Zylinderdruck: Hochdruck 14 bar, Niederdruck 5 bar, mit Anfahrventil max 7 bar Leistung: 255 PSi (190 kW) Höchstgeschwindigkeit: 30 km/h (Vor- und Rückwärts) Dienstgewicht: 33,7 t Kohlevorrat: 2,5 t Wasservorrat: 5 m³ Achslast: 8,5 t
Armin Schwarz

Deutschland / Dampfloks / Jung, Jungenthal (div. Typen), Deutschland / Schmalspurbahnen / HSB (Harzer Schmalspurbahnen), Deutschland / Dampfloks / BR 99 Spurweite 1.000 mm, _Spezifikationen von Triebfahrzeugen / Deutschland / Dampfloks
