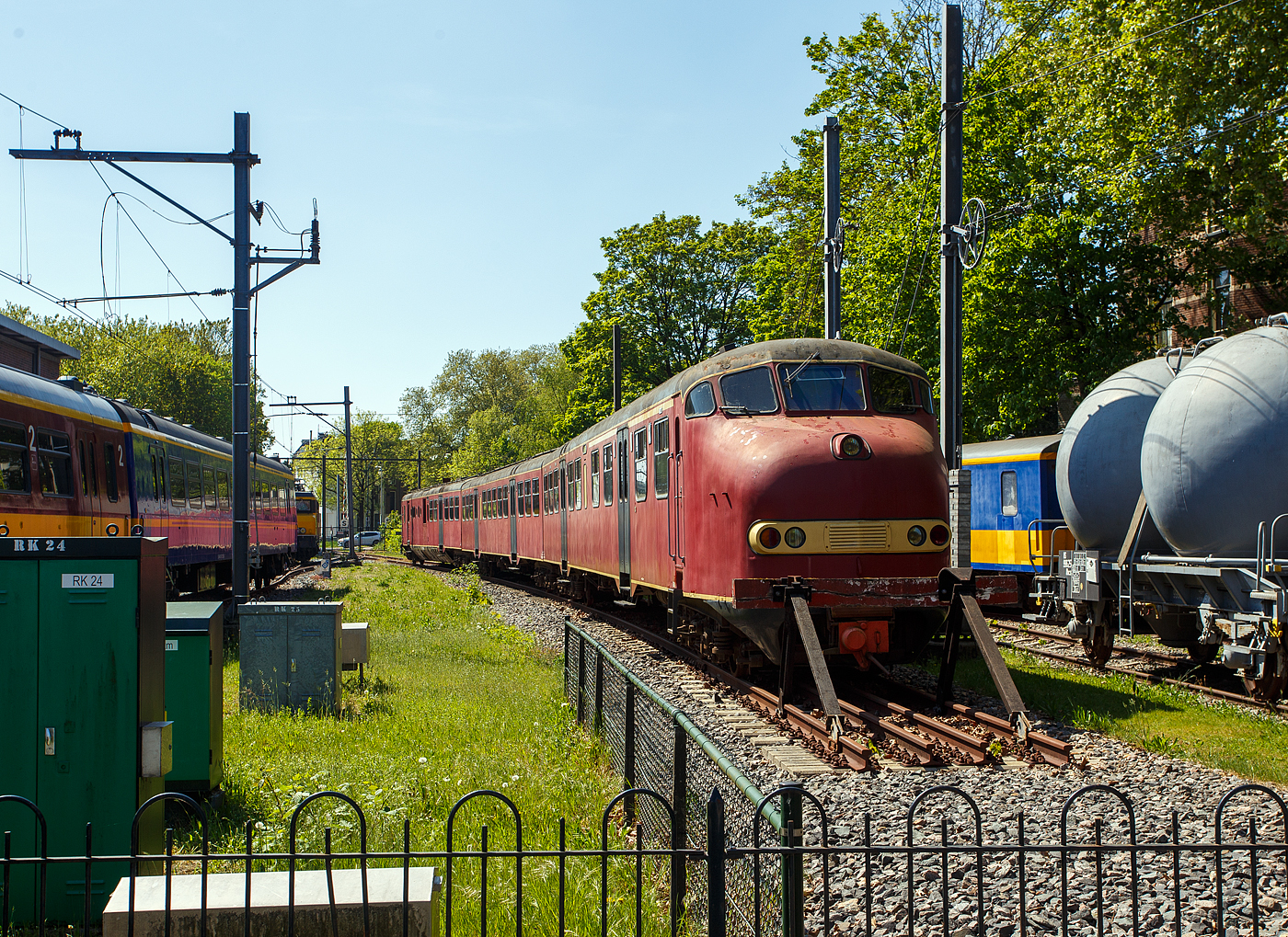

Der dreiteilige Dieseltriebzug NS 114, vom NS-Typ DE 3 – Plan U „Rode Duivel“ (Roter Teufel), am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum /

»
»
»
»
Der dreiteilige Dieseltriebzug NS 114, vom NS-Typ DE
(ID 882849)



Der dreiteilige Dieseltriebzug NS 114, vom NS-Typ DE 3 – Plan U „Rode Duivel“ (Roter Teufel), am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen Eisenbahnmuseum) in Utrecht im Bahnhof Maliebaanstation. Ein sehr schönes Eisenbahnmuseum das zum Verweilen einlädt, leider fehlte uns dieses Mal die Zeit dafür. Der dieselelektrische Triebzug wurde 1960 von Werkspoor N.V. in Utrecht (NL) für die NS - Nederlandse Spoorwegen (Niederländische Staatsbahnen) gebaut und geliefert. Ab 1960 wurden gemäß dem Investitionsplan U der NS 42 dieselelektrische Triebzüge der Serie 111 bis 152 in Betrieb genommen, die die älteren dreiteiligen Dieseleinheiten (Mat'34 – DE3) aus dem Jahr 1934 ersetzten. Die Farbe war ursprünglich Tomatenrot, daher auch ihr Spitzname „Rode Duivel“ (Roter Teufel), auch wenn später ab 1968 „gelb“ wurden, Die Kopfform mit Nase und hoher Kabine wurde von der Materieel '54 abgeleitet. Je nach Verkehrsangebot konnten bis zu drei DE3-Triebzüge mit den automatischen Scharfenberg-Kupplungen kombiniert werden. Das Erscheinen des DE3 diente auch als Vorbild für den späteren Materieel ’64 und die Motorpostwagen der Baureihen 3001 – 3035. Die Dieselzüge waren für den Einsatz auf den nicht elektrifizierten Hauptstrecken wie Geldermalsen – Dordrecht, Zwolle – Emmen, Nijmegen – Venlo – Roermond und anderen Strecken vorgesehen. Die Züge haben eine Länge von 74,4 m, eine Breite von 2,78 m und wiegen 136 Tonnen. Die Zuggarnituren bestehen aus drei Wagenkästen. Die Züge ruhen auf sechs Drehgestellen, so ist die Achsfolge ist Bo'Bo' + 2'2' + 2'2'. In einem der Endwagen (mBDk) ist der Motorraum, so war dieser nur Hälfte für Passagiere zugänglich. Diese Endwagen hat zudem einen Gepäckraum von 9 m² und einer Tragkraft von 1.500 kg. Dieser Gepäckraum ist von außen über eine Schiebetür und vom Passagierraum zugänglich. Ein Zug verfügt über 202 Sitzplätze, aufgeteilt in 24 Plätze der ersten Klasse, 168 Plätze der zweiten Klasse und 10 Klappsitze. Die dreiteiligen Dieseltriebzügen waren mit einem 16-Zylinder-Viertakt-V- Dieselmotor mit Büchi-Hochdruckaufladung und Ladeluftkühlung des Typs Werkspoor RUHB 1616 ausgestattet. Der Motor mit einer Ricardo-Wirbelkammereinspritzung ausgerüstet. Der Motorhubraum betrug 64,339 Liter (4,021 Litern je Zylinder, Bohrung Ø 160 mm x 200 mm Hub). Die Motorleistung betrug 1.000 PS (736 kW) bei 1.400 U/min, die Leerlaufdrehzahl lag bei 800 U/min. Dieser Dieselmotor trieb einen direkt gekuppeltem Hauptgenerator vom Typ Heemaf GMT 1040 an. Dieser Generator liefert eine Leistung von 625 kW bei einer Spannung von 700 Volt. Der erzeugte Strom treibt die 4 Vickers AEI-Traktionsmotoren vom Typ MV 139, oder Heemaf Typ GT 38-22 (mit gleichen Spezifikationen), an. Jeder E-Motor hat eine Leistung von 147 kW (PS) bei 700 Volt. Der Zug verfügt so über eine Gesamttraktionsleistung von 588 kW am Rad. Die Aufhängung dieser Motoren entspricht der Aufhängung einer Straßenbahn. Der Fahrmotor ruht auf einer Seite auf einem Stahlgussrohr, welches mit zwei Kegellagern auf der Achse gelagert ist. Das Motorgehäuse wird mit zwei Deckeln auf das Stahlgussrohr gummigelagert geklemmt. Der Antrieb der Motorwelle erfolgt über ein Ritzel, das ein Zahnrad auf der Radwelle antreibt. Das Übersetzungsverhältnis beträgt 17:65. Der Zug ist für eine Geschwindigkeit von 140 km/h ausgelegt, im Planbetrieb wurde eine Geschwindigkeit von 125 km/h gefahren. Zur Stromversorgung des Steuerstroms und der Beleuchtung sind am Hauptgenerator ein Generator und ein Hilfsgenerator der Firma Heemaf, Typ GMT 370/20, installiert. Der Antrieb erfolgt mittels Keilriemen. Mit einer Leistung von 30 kW liefert der Hilfsgenerator 145 Volt für Wechselrichter, Steuerstrom und Kabinenheizung. Der Triebzug ist mit einem Kraftstofftank mit einem Fassungsvermögen von 1.675 Litern ausgestattet. Ab 1968 wurden die Züge in der neuen NS Hausfarbe Gelb lackiert. Ab 1972 wurden die Schiebetüren durch die inzwischen von Mat ’64 eingeführten und erfolgreich erprobten Pendeltüren ersetzt. Lediglich die Schiebetür im Gepäckraum blieb erhalten. 1980 begann man damit die Werkspoor Dieselmotore gegen einen V-12-Zylinder-Viertakt-Dieselmotor mit Abgasturboaufladung und Ladeluftkühlung vom Typ MGO-175 BSHR vom französischer Hersteller SACM (Société Alsacienne de Constructions Mécaniques mit Sitz in Mulhouse, Elsass). Der Motorhubraum betrug nun 53,7 Liter (Bohrung Ø 180 mm x 175 mm Hub). Die Motorleistung betrug nun 1.430 PS (1.050 kW) bei 1.500 U/min. Dieser Austausch wurde notwendig, da Werkspoor 1977 die Herstellung von Teilen für den RUHB-Dieselmotor einstellt. Die Ersatzteilversorgung wurde bereits 1976 problematisch. Um genügend Motoren zur Verfügung zu haben, wurde ein neuer Lieferant gesucht und die Motoren von SACM. Neben dem Austausch des Dieselmotors wurde auch das Kühlsystem modifiziert. Durch den Motorentausch konnten 15 % Kraftstoff gespart werden und die neuen Motoren machten weniger Lärm. TECHNISCHE DATEN: Serie: NS DE 3 – Plan U „Rode Duivel“ (Roter Teufel) Gebaute Anzahl: 42 Nummerierung: 111-152 (191-195) Typ: dieselelektrischer Triebzug Baujahre: 1960-1963 Ausmusterung: 2003 Hersteller: Werkspoor N.V. in Utrecht Spurweite: 1.435 mm (Normalspur) Achsfolge: Bo'Bo' + 2'2' + 2'2' (12 Achsen in 6 Drehgestellen) Zusammensetzung: mBDk + B + ABk Länge über Kupplung: 74.430 mm Breite: 2.780 mm Höhe: 3.770 mm Treib- und Laufraddurchmesser: 950 mm (neu) Dieselmotor: 16-Zylinder Werkspoor RUHB 1616, ab 1980 12-Zylinder SACM MGO-175 BSHR (Beschreibungen s.o.) Motorleistung: 736 kW (1.000 PS) Übersetzung: 17:65 E-Antriebsmotoren: 4 Stück Vickers Typ MV 139 oder Typ GT 38-22 E-Motordauerleistung: 4 x 147 kW = 588 kW Höchstgeschwindigkeit: 125 km/h (Planmäßig) / 140 km/h (Konstruktiv) Eigengewicht: 136 t Anzahl der Doppeltüren je Seite: 6 Sitzplätze (gesamt): 202 Sitzplätze in der 1. Klasse: 24 Sitzplätze in der 2. Klasse: 168 Anzahl der Klappsitze: 10 Gepäckraum: 9 m² mit 1.500 kg Nutzlast Tankvolumen: 1675 Liter Kupplung: Scharfenberg

Der dreiteilige Dieseltriebzug NS 114, vom NS-Typ DE 3 – Plan U „Rode Duivel“ (Roter Teufel), am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen Eisenbahnmuseum) in Utrecht im Bahnhof Maliebaanstation. Ein sehr schönes Eisenbahnmuseum das zum Verweilen einlädt, leider fehlte uns dieses Mal die Zeit dafür.

Der dieselelektrische Triebzug wurde 1960 von Werkspoor N.V. in Utrecht (NL) für die NS - Nederlandse Spoorwegen (Niederländische Staatsbahnen) gebaut und geliefert.

Ab 1960 wurden gemäß dem Investitionsplan U der NS 42 dieselelektrische Triebzüge der Serie 111 bis 152 in Betrieb genommen, die die älteren dreiteiligen Dieseleinheiten (Mat'34 – DE3) aus dem Jahr 1934 ersetzten. Die Farbe war ursprünglich Tomatenrot, daher auch ihr Spitzname „Rode Duivel“ (Roter Teufel), auch wenn später ab 1968 „gelb“ wurden, Die Kopfform mit Nase und hoher Kabine wurde von der Materieel '54 abgeleitet. Je nach Verkehrsangebot konnten bis zu drei DE3-Triebzüge mit den automatischen Scharfenberg-Kupplungen kombiniert werden. Das Erscheinen des DE3 diente auch als Vorbild für den späteren Materieel ’64 und die Motorpostwagen der Baureihen 3001 – 3035. Die Dieselzüge waren für den Einsatz auf den nicht elektrifizierten Hauptstrecken wie Geldermalsen – Dordrecht, Zwolle – Emmen, Nijmegen – Venlo – Roermond und anderen Strecken vorgesehen.

Die Züge haben eine Länge von 74,4 m, eine Breite von 2,78 m und wiegen 136 Tonnen. Die Zuggarnituren bestehen aus drei Wagenkästen. Die Züge ruhen auf sechs Drehgestellen, so ist die Achsfolge ist Bo'Bo' + 2'2' + 2'2'. In einem der Endwagen (mBDk) ist der Motorraum, so war dieser nur Hälfte für Passagiere zugänglich. Diese Endwagen hat zudem einen Gepäckraum von 9 m² und einer Tragkraft von 1.500 kg. Dieser Gepäckraum ist von außen über eine Schiebetür und vom Passagierraum zugänglich. Ein Zug verfügt über 202 Sitzplätze, aufgeteilt in 24 Plätze der ersten Klasse, 168 Plätze der zweiten Klasse und 10 Klappsitze.

Die dreiteiligen Dieseltriebzügen waren mit einem 16-Zylinder-Viertakt-V- Dieselmotor mit Büchi-Hochdruckaufladung und Ladeluftkühlung des Typs Werkspoor RUHB 1616 ausgestattet. Der Motor mit einer Ricardo-Wirbelkammereinspritzung ausgerüstet. Der Motorhubraum betrug 64,339 Liter (4,021 Litern je Zylinder, Bohrung Ø 160 mm x 200 mm Hub). Die Motorleistung betrug 1.000 PS (736 kW) bei 1.400 U/min, die Leerlaufdrehzahl lag bei 800 U/min. Dieser Dieselmotor trieb einen direkt gekuppeltem Hauptgenerator vom Typ Heemaf GMT 1040 an. Dieser Generator liefert eine Leistung von 625 kW bei einer Spannung von 700 Volt. Der erzeugte Strom treibt die 4 Vickers AEI-Traktionsmotoren vom Typ MV 139, oder Heemaf Typ GT 38-22 (mit gleichen Spezifikationen), an. Jeder E-Motor hat eine Leistung von 147 kW (PS) bei 700 Volt. Der Zug verfügt so über eine Gesamttraktionsleistung von 588 kW am Rad. Die Aufhängung dieser Motoren entspricht der Aufhängung einer Straßenbahn. Der Fahrmotor ruht auf einer Seite auf einem Stahlgussrohr, welches mit zwei Kegellagern auf der Achse gelagert ist. Das Motorgehäuse wird mit zwei Deckeln auf das Stahlgussrohr gummigelagert geklemmt. Der Antrieb der Motorwelle erfolgt über ein Ritzel, das ein Zahnrad auf der
Radwelle antreibt. Das Übersetzungsverhältnis beträgt 17:65. Der Zug ist für eine Geschwindigkeit von 140 km/h ausgelegt, im Planbetrieb wurde eine Geschwindigkeit von 125 km/h gefahren. Zur Stromversorgung des Steuerstroms und der Beleuchtung sind am Hauptgenerator ein Generator und ein Hilfsgenerator der Firma Heemaf, Typ GMT 370/20, installiert. Der Antrieb erfolgt mittels Keilriemen. Mit einer Leistung von 30 kW liefert der Hilfsgenerator 145 Volt für Wechselrichter, Steuerstrom und Kabinenheizung.

Der Triebzug ist mit einem Kraftstofftank mit einem Fassungsvermögen von 1.675 Litern ausgestattet.

Ab 1968 wurden die Züge in der neuen NS Hausfarbe Gelb lackiert. Ab 1972 wurden die Schiebetüren durch die inzwischen von Mat ’64 eingeführten und erfolgreich erprobten Pendeltüren ersetzt. Lediglich die Schiebetür im Gepäckraum blieb erhalten.

1980 begann man damit die Werkspoor Dieselmotore gegen einen V-12-Zylinder-Viertakt-Dieselmotor mit Abgasturboaufladung und Ladeluftkühlung vom Typ MGO-175 BSHR vom französischer Hersteller SACM (Société Alsacienne de Constructions Mécaniques mit Sitz in Mulhouse, Elsass). Der Motorhubraum betrug nun 53,7 Liter (Bohrung Ø 180 mm x 175 mm Hub). Die Motorleistung betrug nun 1.430 PS (1.050 kW) bei 1.500 U/min. Dieser Austausch wurde notwendig, da Werkspoor 1977 die Herstellung von Teilen für den RUHB-Dieselmotor einstellt. Die Ersatzteilversorgung wurde bereits 1976 problematisch. Um genügend Motoren zur Verfügung zu haben, wurde ein neuer Lieferant gesucht und die Motoren von SACM. Neben dem Austausch des Dieselmotors wurde auch das Kühlsystem modifiziert. Durch den Motorentausch konnten 15 % Kraftstoff gespart werden und die neuen Motoren machten weniger Lärm.

TECHNISCHE DATEN:
Serie: NS DE 3 – Plan U „Rode Duivel“ (Roter Teufel)
Gebaute Anzahl: 42
Nummerierung: 111-152 (191-195)
Typ: dieselelektrischer Triebzug
Baujahre: 1960-1963
Ausmusterung: 2003
Hersteller: Werkspoor N.V. in Utrecht
Spurweite: 1.435 mm (Normalspur)
Achsfolge: Bo'Bo' + 2'2' + 2'2' (12 Achsen in 6 Drehgestellen)
Zusammensetzung: mBDk + B + ABk
Länge über Kupplung: 74.430 mm
Breite: 2.780 mm
Höhe: 3.770 mm
Treib- und Laufraddurchmesser: 950 mm (neu)
Dieselmotor: 16-Zylinder Werkspoor RUHB 1616, ab 1980 12-Zylinder
SACM MGO-175 BSHR (Beschreibungen s.o.)
Motorleistung: 736 kW (1.000 PS)
Übersetzung: 17:65
E-Antriebsmotoren: 4 Stück Vickers Typ MV 139 oder Typ GT 38-22
E-Motordauerleistung: 4 x 147 kW = 588 kW
Höchstgeschwindigkeit: 125 km/h (Planmäßig) / 140 km/h (Konstruktiv)
Eigengewicht: 136 t
Anzahl der Doppeltüren je Seite: 6
Sitzplätze (gesamt): 202
Sitzplätze in der 1. Klasse: 24
Sitzplätze in der 2. Klasse: 168
Anzahl der Klappsitze: 10
Gepäckraum: 9 m² mit 1.500 kg Nutzlast
Tankvolumen: 1675 Liter
Kupplung: Scharfenberg

Armin Schwarz 28.05.2025, 18 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/125, Blende: 10/1, ISO100, Brennweite: 40/1

0 Kommentare, Alle Kommentare
Kommentar verfassen

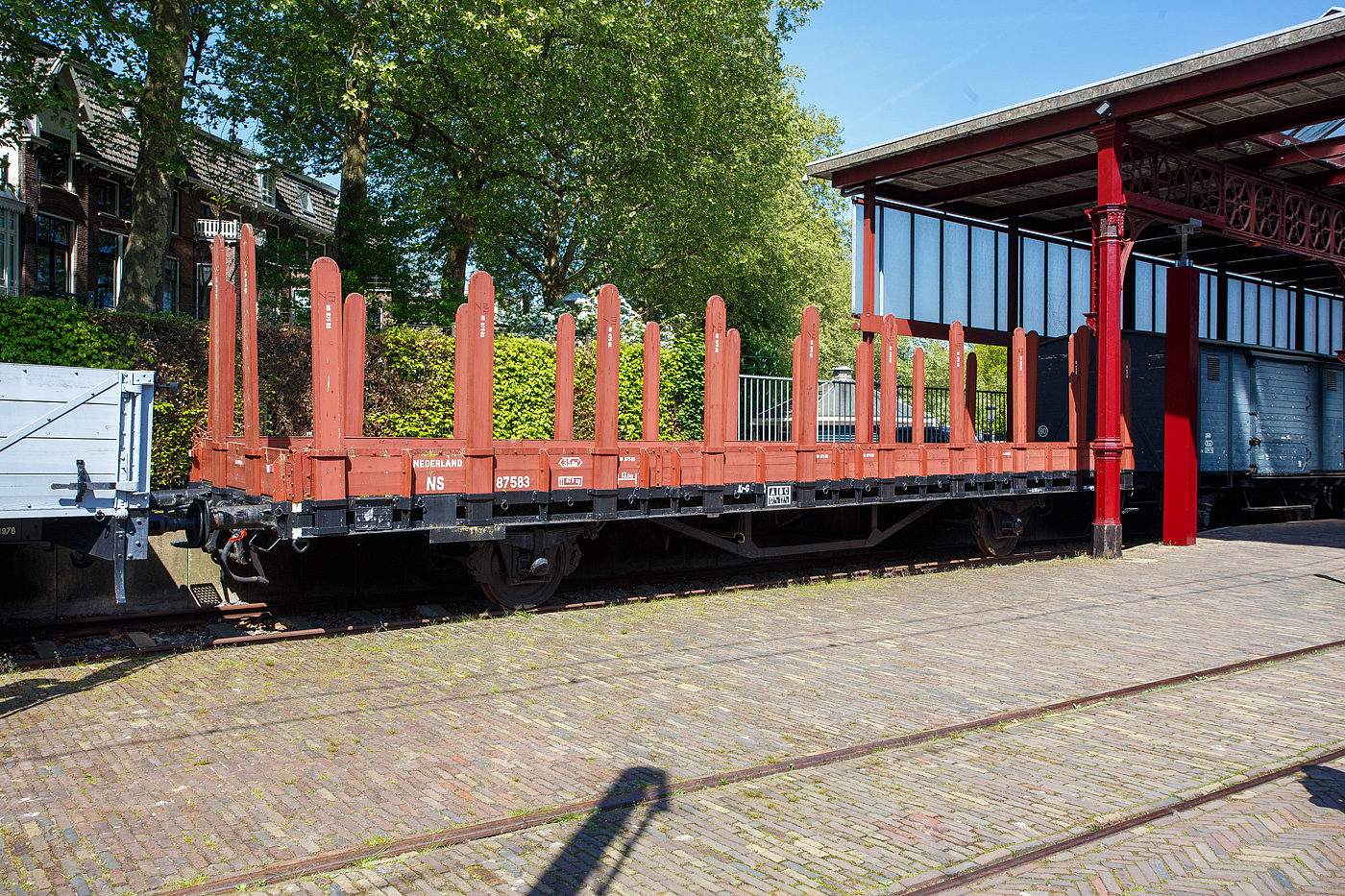

Der NS Rungenwagen LWGK 87583 am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen Eisenbahnmuseum) in Utrecht im Bahnhof Maliebaan. Zwischen 1926 und 1930 stellten die NS- Niederländischen Eisenbahnen 100 zweiachsige 14 m langn Rungenwagen in Dienst. Diese Wagen waren im Wesentlichen eine Fortsetzung der alten Bauweise. Als Verbesserung war es nun jedoch möglich, die Seitenwände abschnittsweise zu entfernen. Der obere Teil bestand also aus zehn 40 cm hohen Bordwänden. Als alle Bordwände und Rungen entfernt worden waren, blieb ein flacher Wagen übrig, der sich ideal für den Militärtransport eignete. Die Rungen hatten eine Länge von 2,50 m. Ab 1938 wurden die, oben rechteckig und mit Binderingen versehenen, ursprünglichen Rungen, durch die bekannteren runden Rungen ersetzt. Die Wagen blieben bis in die 1980er Jahre im Einsatz. Mehrere Exemplare sind noch erhalten geblieben. Dieser Wagen wurde 1930 von Werkspoor N.V. in Zuilen (heute Stadtteil von Utrecht) gebaut und als 87583 LWGK geführt, ab 1967 wurde er zum 21 84 302 4 044-8 Kb und wechselte später noch mehrmals die Nummern. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 2 Länge über Puffer: 14.320 mm Achsabstand: 8.000 mm Länge der Ladefläche: 13.000 mm Ladefläche: 35,8 m² Achsabstand im Drehgestell: 3.000 mm Leergewicht: 11.870 kg Max. Zuladung: 17,5 t Höchstgeschwindigkeit: 80 km/h Bremse: Kr-G
Der NS Rungenwagen LWGK 87583 am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen Eisenbahnmuseum) in Utrecht im Bahnhof Maliebaan. Zwischen 1926 und 1930 stellten die NS- Niederländischen Eisenbahnen 100 zweiachsige 14 m langn Rungenwagen in Dienst. Diese Wagen waren im Wesentlichen eine Fortsetzung der alten Bauweise. Als Verbesserung war es nun jedoch möglich, die Seitenwände abschnittsweise zu entfernen. Der obere Teil bestand also aus zehn 40 cm hohen Bordwänden. Als alle Bordwände und Rungen entfernt worden waren, blieb ein flacher Wagen übrig, der sich ideal für den Militärtransport eignete. Die Rungen hatten eine Länge von 2,50 m. Ab 1938 wurden die, oben rechteckig und mit Binderingen versehenen, ursprünglichen Rungen, durch die bekannteren runden Rungen ersetzt. Die Wagen blieben bis in die 1980er Jahre im Einsatz. Mehrere Exemplare sind noch erhalten geblieben. Dieser Wagen wurde 1930 von Werkspoor N.V. in Zuilen (heute Stadtteil von Utrecht) gebaut und als 87583 LWGK geführt, ab 1967 wurde er zum 21 84 302 4 044-8 Kb und wechselte später noch mehrmals die Nummern. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 2 Länge über Puffer: 14.320 mm Achsabstand: 8.000 mm Länge der Ladefläche: 13.000 mm Ladefläche: 35,8 m² Achsabstand im Drehgestell: 3.000 mm Leergewicht: 11.870 kg Max. Zuladung: 17,5 t Höchstgeschwindigkeit: 80 km/h Bremse: Kr-G
Armin Schwarz

Niederlande / Wagen / Güterwagen; Sonstige, Niederlande / Museen und Ausstellungen / Nederlands Spoorwegmuseum, Utrecht (NSM), Niederlande / Wagen / Güterwagen der Gattung K... (Flachwagen in Regelbauart mit zwei Radsätzen)

3 1400x933 Px, 06.06.2025

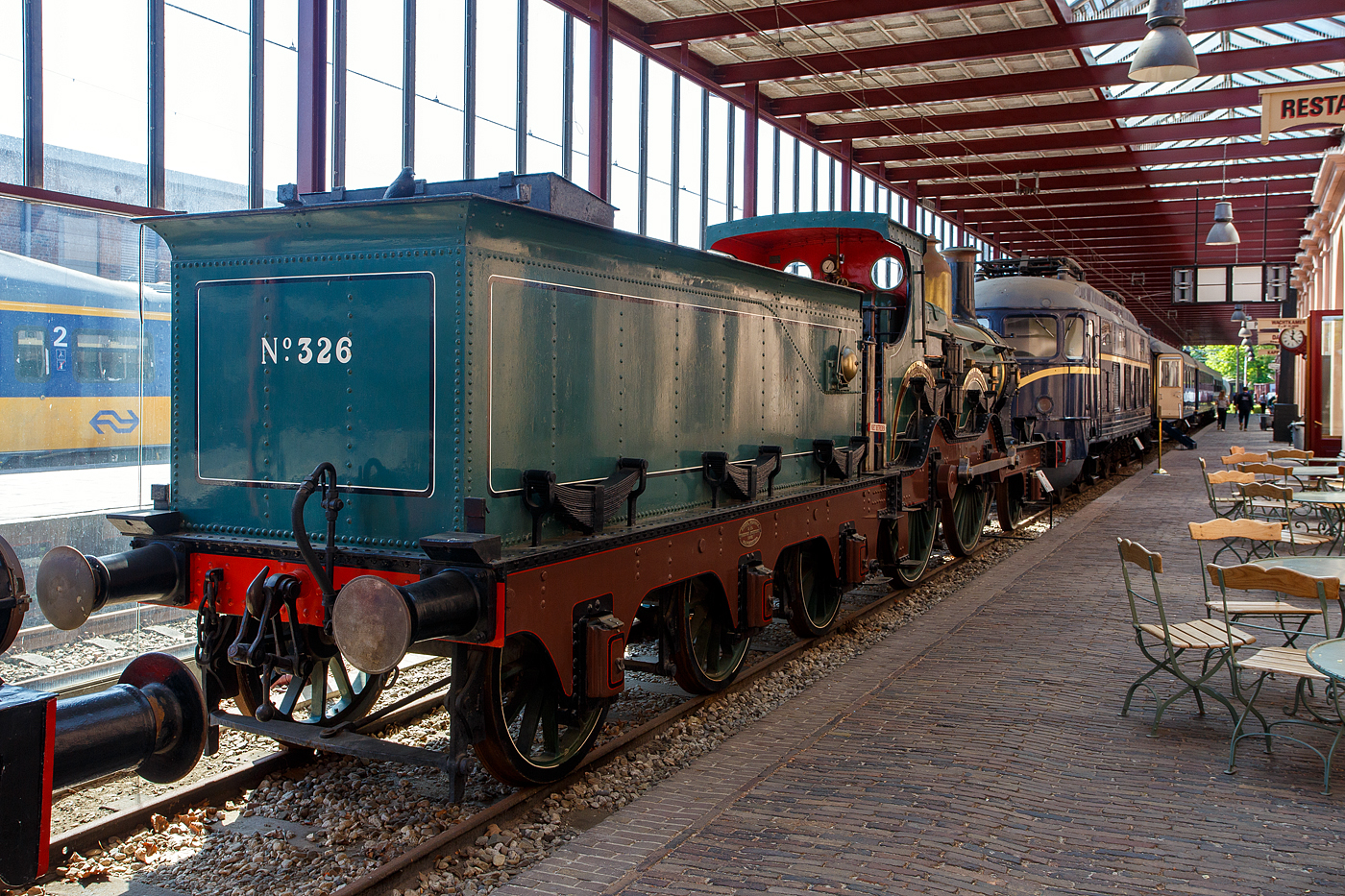

Die 1881 gebaute 1B Dampflokomotive SS 326 „Grote Groenen“ (Große Grüne), ab 1921 NS 1326 (NS-Baureihe 1300), am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen Eisenbahnmuseum) in Utrecht im Bahnhof Maliebaan. Die Dampflok wurde 1881 von Beyer Peacock & Co. Ltd. in Manchester (GB) unter der Fabriknummer 2101 gebaut und an die damalige SS - Maatschappij tot Exploitatie van Staatsspoorwegen (deutsch: Gesellschaft zum Betrieb von Staatseisenbahnen) geliefert. Ab 1921, nach der Zusammenlegung des Rollmaterials der SS und der NRS, wurde die Lok zur NS 1326. Die Lokomotive 1326 wurde 1939 außer Dienst gestellt und für das Eisenbahnmuseum erhalten. Am Ende des Zweiten Weltkriegs wurde sie von den zurückweichenden Deutschen Truppen in Maastricht schwer beschädigt. Im Jahr 1956 wurde sie schließlich von der Hauptwerkstatt in Tilburg in ihren Originalzustand zurückversetzt und anschließend ins Eisenbahnmuseum gebracht. Die Lokomotive 326 gilt als eines der Meisterwerke des Museums. Die NS 1300-Serie war eine Serie von 179 Dampflokomotiven der Niederländischen Eisenbahnen (NS), die zwischen 1880 und 1895, an ihre Vorgängergesellschaften, Maatschappij tot Exploitatie van Staatsspoorwegen (SS) und Noord-Brabantsch-Duitsche Spoorweg-Maatschappij (NBDS) geliefert wurden. Durch die Erfindung und Anwendung der kontinuierlichen Druckluftbremse (Westinghouse-Bremse) konnte die Geschwindigkeit der Züge bei gleichbleibendem Bremsweg deutlich erhöht werden. Dafür waren nun leistungsstärkere und schnellere Lokomotiven erforderlich, die die Maatschappij tot Exploitatie van Staats-Spoorwegen (SS) in diesem Lokomotiventyp vorfand. Das niederländisch-englische Design der Baureihe 301 – 479 (NS 1301 – 1479) erwies sich als sehr geeignet für den Schnellzugdienst, war aber auch im Güterverkehr nützlich. Die Lokomotiven wurden über einen Zeitraum von 15 Jahren gebaut und bildeten mit insgesamt 179 Stück die größte jemals von der SS und NS betriebene Dampflokomotiven-Baureihen. Sie fuhren auf allen wichtigen Staatsbahnstrecken im ganzen Land, einschließlich der schweren Postzüge zwischen Vlissingen und Venlo. Die eindrucksvollen Lokomotiven, die für die damalige Zeit in einem hellgrünen Farbton mit braunen Rahmenplatten lackiert waren, erhielten bald ihren Spitznamen „Grote Groenen“ (Große Grüne). 1919 wurde die Serie um 3 baugleiche Lokomotiven SS 476 – 478 erweitert, die von der Noord-Brabantsch – Duitsche Spoorweg-Maatschappij (NBDS 6, 7 und 11) stammten. Schließlich wurde die abweichende Verbundmaschine 701 mit einem Hoch- und einem Niederdruckzylinder weitgehend der Serie angeglichen und in 479 um nummeriert. Bedingt durch den Ersten Weltkrieg wurde 1917 eine Zweckgemeinschaft der unabhängigen Eisenbahngesellschaften HSM (Hollandsche IJzeren Spoorweg-Maatschappij) und SS (Maatschappij tot Exploitatie van Staatsspoorwegen) gegründet. Die beiden Gesellschaften errichteten einen gemeinsamen Bahnbetrieb, blieben aber rechtlich unabhängig. Dies änderte sich 1938, als HIJSM und SS vollständig fusionierten und in der AG NS (Nederlandse Spoorwegen, früher Nederlandsche Spoorwegen geschrieben) aufgingen. Das Rollmaterial wurde bereits 1921 zusammengelegt, so wurden die Lok zur NS 1326 nummeriert. Die dreiachsigen Tender der SS 301-398 hatten einen Wasserinhalt von 10,3 m³. Ab der 399 wurde der Wasserinhalt der Tender durch eine Vertiefung zwischen den Rahmenplatten auf 13 m³ erhöht. Später wurde die Wasserkapazität der Tender der Linien 301–398 auf die gleiche Weise erhöht. TECHNISCHE DATEN: SS-Serie: Grote Groenen, ab 1921 NS 1300 Hersteller: Beyer Peacock & Co. Ltd. in Manchester (GB) Gebaute Anzahl: 179 Spurweite: 1.435 mm (Normalspur) Achsfolge: 1 B (engl. 2-4-0), gekuppelt mit dreiachsigem Tender Länge über Puffer: 15.395 mm Treibraddurchmesser: 2.150 mm (neu) / 2134 mm (abgenutzt) Laufraddurchmesser (Lok und Tender): 1.240 mm (neu) / 1.219 mm (abgenutzt) Höhe: 4.115 mm Höchstgeschwindigkeit: 90 km/h Rostfläche: 2,10 m² Gesamtheizfläche: 103 m² Kesselüberdruck: 10,3 kg/cm² Anzahl der Zylinder: 2 (Ø 457 mm x 660 mm Hub) Steuerung: Stephenson Eigengewicht: 75 t (Lok 42 t und Tender 33 t) Anhängelast: 4.620 kg Wasservorrat: 13 m³ (urspr. 10,3 m³) Kohlevorrat: 4 t
Die 1881 gebaute 1B Dampflokomotive SS 326 „Grote Groenen“ (Große Grüne), ab 1921 NS 1326 (NS-Baureihe 1300), am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen Eisenbahnmuseum) in Utrecht im Bahnhof Maliebaan. Die Dampflok wurde 1881 von Beyer Peacock & Co. Ltd. in Manchester (GB) unter der Fabriknummer 2101 gebaut und an die damalige SS - Maatschappij tot Exploitatie van Staatsspoorwegen (deutsch: Gesellschaft zum Betrieb von Staatseisenbahnen) geliefert. Ab 1921, nach der Zusammenlegung des Rollmaterials der SS und der NRS, wurde die Lok zur NS 1326. Die Lokomotive 1326 wurde 1939 außer Dienst gestellt und für das Eisenbahnmuseum erhalten. Am Ende des Zweiten Weltkriegs wurde sie von den zurückweichenden Deutschen Truppen in Maastricht schwer beschädigt. Im Jahr 1956 wurde sie schließlich von der Hauptwerkstatt in Tilburg in ihren Originalzustand zurückversetzt und anschließend ins Eisenbahnmuseum gebracht. Die Lokomotive 326 gilt als eines der Meisterwerke des Museums. Die NS 1300-Serie war eine Serie von 179 Dampflokomotiven der Niederländischen Eisenbahnen (NS), die zwischen 1880 und 1895, an ihre Vorgängergesellschaften, Maatschappij tot Exploitatie van Staatsspoorwegen (SS) und Noord-Brabantsch-Duitsche Spoorweg-Maatschappij (NBDS) geliefert wurden. Durch die Erfindung und Anwendung der kontinuierlichen Druckluftbremse (Westinghouse-Bremse) konnte die Geschwindigkeit der Züge bei gleichbleibendem Bremsweg deutlich erhöht werden. Dafür waren nun leistungsstärkere und schnellere Lokomotiven erforderlich, die die Maatschappij tot Exploitatie van Staats-Spoorwegen (SS) in diesem Lokomotiventyp vorfand. Das niederländisch-englische Design der Baureihe 301 – 479 (NS 1301 – 1479) erwies sich als sehr geeignet für den Schnellzugdienst, war aber auch im Güterverkehr nützlich. Die Lokomotiven wurden über einen Zeitraum von 15 Jahren gebaut und bildeten mit insgesamt 179 Stück die größte jemals von der SS und NS betriebene Dampflokomotiven-Baureihen. Sie fuhren auf allen wichtigen Staatsbahnstrecken im ganzen Land, einschließlich der schweren Postzüge zwischen Vlissingen und Venlo. Die eindrucksvollen Lokomotiven, die für die damalige Zeit in einem hellgrünen Farbton mit braunen Rahmenplatten lackiert waren, erhielten bald ihren Spitznamen „Grote Groenen“ (Große Grüne). 1919 wurde die Serie um 3 baugleiche Lokomotiven SS 476 – 478 erweitert, die von der Noord-Brabantsch – Duitsche Spoorweg-Maatschappij (NBDS 6, 7 und 11) stammten. Schließlich wurde die abweichende Verbundmaschine 701 mit einem Hoch- und einem Niederdruckzylinder weitgehend der Serie angeglichen und in 479 um nummeriert. Bedingt durch den Ersten Weltkrieg wurde 1917 eine Zweckgemeinschaft der unabhängigen Eisenbahngesellschaften HSM (Hollandsche IJzeren Spoorweg-Maatschappij) und SS (Maatschappij tot Exploitatie van Staatsspoorwegen) gegründet. Die beiden Gesellschaften errichteten einen gemeinsamen Bahnbetrieb, blieben aber rechtlich unabhängig. Dies änderte sich 1938, als HIJSM und SS vollständig fusionierten und in der AG NS (Nederlandse Spoorwegen, früher Nederlandsche Spoorwegen geschrieben) aufgingen. Das Rollmaterial wurde bereits 1921 zusammengelegt, so wurden die Lok zur NS 1326 nummeriert. Die dreiachsigen Tender der SS 301-398 hatten einen Wasserinhalt von 10,3 m³. Ab der 399 wurde der Wasserinhalt der Tender durch eine Vertiefung zwischen den Rahmenplatten auf 13 m³ erhöht. Später wurde die Wasserkapazität der Tender der Linien 301–398 auf die gleiche Weise erhöht. TECHNISCHE DATEN: SS-Serie: Grote Groenen, ab 1921 NS 1300 Hersteller: Beyer Peacock & Co. Ltd. in Manchester (GB) Gebaute Anzahl: 179 Spurweite: 1.435 mm (Normalspur) Achsfolge: 1 B (engl. 2-4-0), gekuppelt mit dreiachsigem Tender Länge über Puffer: 15.395 mm Treibraddurchmesser: 2.150 mm (neu) / 2134 mm (abgenutzt) Laufraddurchmesser (Lok und Tender): 1.240 mm (neu) / 1.219 mm (abgenutzt) Höhe: 4.115 mm Höchstgeschwindigkeit: 90 km/h Rostfläche: 2,10 m² Gesamtheizfläche: 103 m² Kesselüberdruck: 10,3 kg/cm² Anzahl der Zylinder: 2 (Ø 457 mm x 660 mm Hub) Steuerung: Stephenson Eigengewicht: 75 t (Lok 42 t und Tender 33 t) Anhängelast: 4.620 kg Wasservorrat: 13 m³ (urspr. 10,3 m³) Kohlevorrat: 4 t
Armin Schwarz

Niederlande / Museen und Ausstellungen / Nederlands Spoorwegmuseum, Utrecht (NSM), Niederlande / Dampfloks / BR 1300 "Grote Groenen" (ex SS oder NBDS)

8 1400x959 Px, 05.06.2025

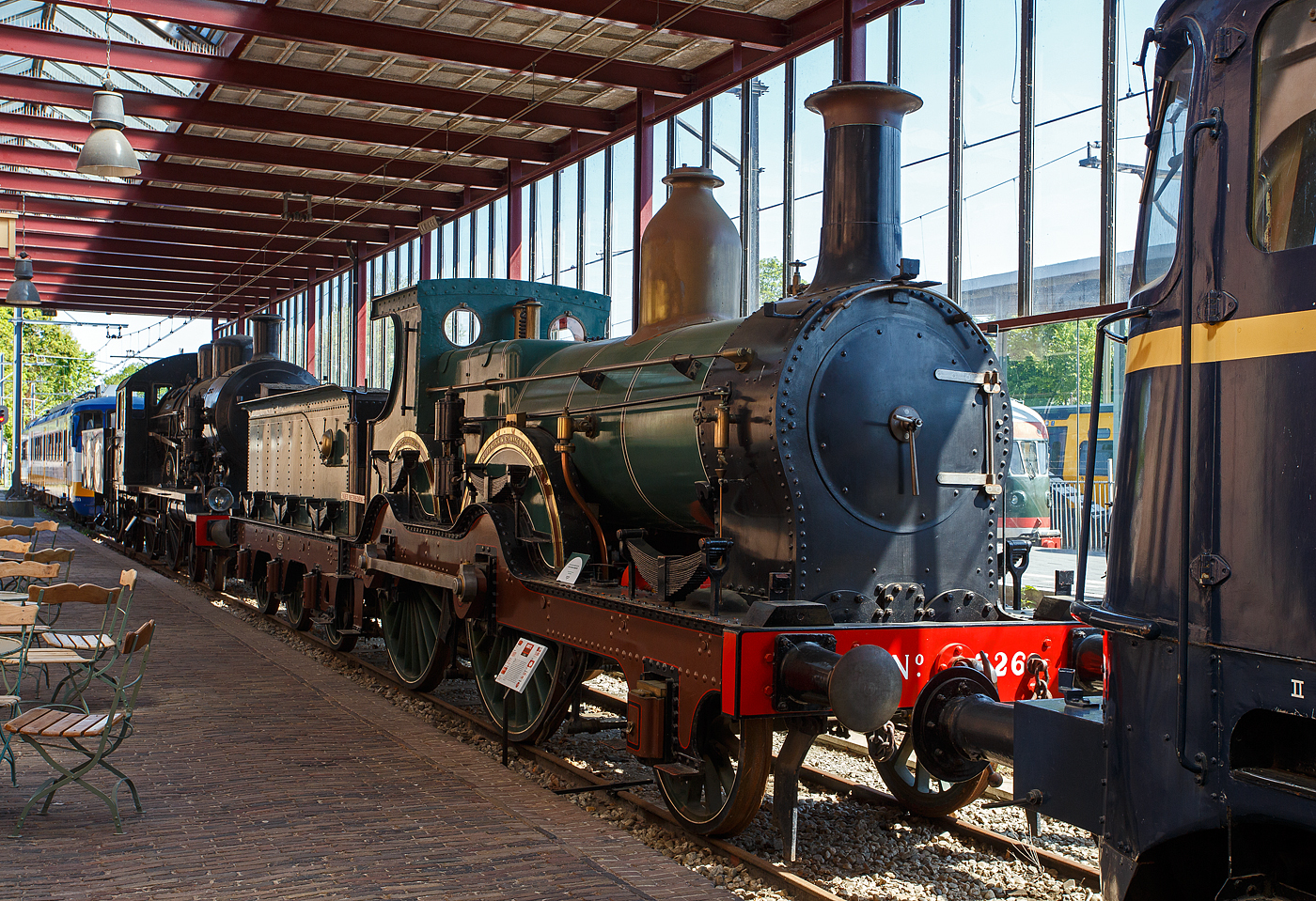

Die 1881 gebaute 1B Dampflokomotive SS 326 „Grote Groenen“ (Große Grüne), ab 1921 NS 1326 (NS-Baureihe 1300), am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen Eisenbahnmuseum) in Utrecht im Bahnhof Maliebaan. Die Dampflok wurde 1881 von Beyer Peacock & Co. Ltd. in Manchester (GB) unter der Fabriknummer 2101 gebaut und an die damalige SS - Maatschappij tot Exploitatie van Staatsspoorwegen (deutsch: Gesellschaft zum Betrieb von Staatseisenbahnen) geliefert. Ab 1921, nach der Zusammenlegung des Rollmaterials der SS und der NRS, wurde die Lok zur NS 1326. Die Lokomotive 1326 wurde 1939 außer Dienst gestellt und für das Eisenbahnmuseum erhalten. Am Ende des Zweiten Weltkriegs wurde sie von den zurückweichenden Deutschen Truppen in Maastricht schwer beschädigt. Im Jahr 1956 wurde sie schließlich von der Hauptwerkstatt in Tilburg in ihren Originalzustand zurückversetzt und anschließend ins Eisenbahnmuseum gebracht. Die Lokomotive 326 gilt als eines der Meisterwerke des Museums. Die NS 1300-Serie war eine Serie von 179 Dampflokomotiven der Niederländischen Eisenbahnen (NS), die zwischen 1880 und 1895, an ihre Vorgängergesellschaften, Maatschappij tot Exploitatie van Staatsspoorwegen (SS) und Noord-Brabantsch-Duitsche Spoorweg-Maatschappij (NBDS) geliefert wurden. Durch die Erfindung und Anwendung der kontinuierlichen Druckluftbremse (Westinghouse-Bremse) konnte die Geschwindigkeit der Züge bei gleichbleibendem Bremsweg deutlich erhöht werden. Dafür waren nun leistungsstärkere und schnellere Lokomotiven erforderlich, die die Maatschappij tot Exploitatie van Staats-Spoorwegen (SS) in diesem Lokomotiventyp vorfand. Das niederländisch-englische Design der Baureihe 301 – 479 (NS 1301 – 1479) erwies sich als sehr geeignet für den Schnellzugdienst, war aber auch im Güterverkehr nützlich. Die Lokomotiven wurden über einen Zeitraum von 15 Jahren gebaut und bildeten mit insgesamt 179 Stück die größte jemals von der SS und NS betriebene Dampflokomotiven-Baureihen. Sie fuhren auf allen wichtigen Staatsbahnstrecken im ganzen Land, einschließlich der schweren Postzüge zwischen Vlissingen und Venlo. Die eindrucksvollen Lokomotiven, die für die damalige Zeit in einem hellgrünen Farbton mit braunen Rahmenplatten lackiert waren, erhielten bald ihren Spitznamen „Grote Groenen“ (Große Grüne). 1919 wurde die Serie um 3 baugleiche Lokomotiven SS 476 – 478 erweitert, die von der Noord-Brabantsch – Duitsche Spoorweg-Maatschappij (NBDS 6, 7 und 11) stammten. Schließlich wurde die abweichende Verbundmaschine 701 mit einem Hoch- und einem Niederdruckzylinder weitgehend der Serie angeglichen und in 479 um nummeriert. Bedingt durch den Ersten Weltkrieg wurde 1917 eine Zweckgemeinschaft der unabhängigen Eisenbahngesellschaften HSM (Hollandsche IJzeren Spoorweg-Maatschappij) und SS (Maatschappij tot Exploitatie van Staatsspoorwegen) gegründet. Die beiden Gesellschaften errichteten einen gemeinsamen Bahnbetrieb, blieben aber rechtlich unabhängig. Dies änderte sich 1938, als HIJSM und SS vollständig fusionierten und in der AG NS (Nederlandse Spoorwegen, früher Nederlandsche Spoorwegen geschrieben) aufgingen. Das Rollmaterial wurde bereits 1921 zusammengelegt, so wurden die Lok zur NS 1326 nummeriert. Die dreiachsigen Tender der SS 301-398 hatten einen Wasserinhalt von 10,3 m³. Ab der 399 wurde der Wasserinhalt der Tender durch eine Vertiefung zwischen den Rahmenplatten auf 13 m³ erhöht. Später wurde die Wasserkapazität der Tender der Linien 301–398 auf die gleiche Weise erhöht. TECHNISCHE DATEN: SS-Serie: Grote Groenen, ab 1921 NS 1300 Hersteller: Beyer Peacock & Co. Ltd. in Manchester (GB) Gebaute Anzahl: 179 Spurweite: 1.435 mm (Normalspur) Achsfolge: 1 B (engl. 2-4-0), gekuppelt mit dreiachsigem Tender Länge über Puffer: 15.395 mm Treibraddurchmesser: 2.150 mm (neu) / 2134 mm (abgenutzt) Laufraddurchmesser (Lok und Tender): 1.240 mm (neu) / 1.219 mm (abgenutzt) Höhe: 4.115 mm Höchstgeschwindigkeit: 90 km/h Rostfläche: 2,10 m² Gesamtheizfläche: 103 m² Kesselüberdruck: 10,3 kg/cm² Anzahl der Zylinder: 2 (Ø 457 mm x 660 mm Hub) Steuerung: Stephenson Eigengewicht: 75 t (Lok 42 t und Tender 33 t) Anhängelast: 4.620 kg Wasservorrat: 13 m³ (urspr. 10,3 m³) Kohlevorrat: 4 t
Die 1881 gebaute 1B Dampflokomotive SS 326 „Grote Groenen“ (Große Grüne), ab 1921 NS 1326 (NS-Baureihe 1300), am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen Eisenbahnmuseum) in Utrecht im Bahnhof Maliebaan. Die Dampflok wurde 1881 von Beyer Peacock & Co. Ltd. in Manchester (GB) unter der Fabriknummer 2101 gebaut und an die damalige SS - Maatschappij tot Exploitatie van Staatsspoorwegen (deutsch: Gesellschaft zum Betrieb von Staatseisenbahnen) geliefert. Ab 1921, nach der Zusammenlegung des Rollmaterials der SS und der NRS, wurde die Lok zur NS 1326. Die Lokomotive 1326 wurde 1939 außer Dienst gestellt und für das Eisenbahnmuseum erhalten. Am Ende des Zweiten Weltkriegs wurde sie von den zurückweichenden Deutschen Truppen in Maastricht schwer beschädigt. Im Jahr 1956 wurde sie schließlich von der Hauptwerkstatt in Tilburg in ihren Originalzustand zurückversetzt und anschließend ins Eisenbahnmuseum gebracht. Die Lokomotive 326 gilt als eines der Meisterwerke des Museums. Die NS 1300-Serie war eine Serie von 179 Dampflokomotiven der Niederländischen Eisenbahnen (NS), die zwischen 1880 und 1895, an ihre Vorgängergesellschaften, Maatschappij tot Exploitatie van Staatsspoorwegen (SS) und Noord-Brabantsch-Duitsche Spoorweg-Maatschappij (NBDS) geliefert wurden. Durch die Erfindung und Anwendung der kontinuierlichen Druckluftbremse (Westinghouse-Bremse) konnte die Geschwindigkeit der Züge bei gleichbleibendem Bremsweg deutlich erhöht werden. Dafür waren nun leistungsstärkere und schnellere Lokomotiven erforderlich, die die Maatschappij tot Exploitatie van Staats-Spoorwegen (SS) in diesem Lokomotiventyp vorfand. Das niederländisch-englische Design der Baureihe 301 – 479 (NS 1301 – 1479) erwies sich als sehr geeignet für den Schnellzugdienst, war aber auch im Güterverkehr nützlich. Die Lokomotiven wurden über einen Zeitraum von 15 Jahren gebaut und bildeten mit insgesamt 179 Stück die größte jemals von der SS und NS betriebene Dampflokomotiven-Baureihen. Sie fuhren auf allen wichtigen Staatsbahnstrecken im ganzen Land, einschließlich der schweren Postzüge zwischen Vlissingen und Venlo. Die eindrucksvollen Lokomotiven, die für die damalige Zeit in einem hellgrünen Farbton mit braunen Rahmenplatten lackiert waren, erhielten bald ihren Spitznamen „Grote Groenen“ (Große Grüne). 1919 wurde die Serie um 3 baugleiche Lokomotiven SS 476 – 478 erweitert, die von der Noord-Brabantsch – Duitsche Spoorweg-Maatschappij (NBDS 6, 7 und 11) stammten. Schließlich wurde die abweichende Verbundmaschine 701 mit einem Hoch- und einem Niederdruckzylinder weitgehend der Serie angeglichen und in 479 um nummeriert. Bedingt durch den Ersten Weltkrieg wurde 1917 eine Zweckgemeinschaft der unabhängigen Eisenbahngesellschaften HSM (Hollandsche IJzeren Spoorweg-Maatschappij) und SS (Maatschappij tot Exploitatie van Staatsspoorwegen) gegründet. Die beiden Gesellschaften errichteten einen gemeinsamen Bahnbetrieb, blieben aber rechtlich unabhängig. Dies änderte sich 1938, als HIJSM und SS vollständig fusionierten und in der AG NS (Nederlandse Spoorwegen, früher Nederlandsche Spoorwegen geschrieben) aufgingen. Das Rollmaterial wurde bereits 1921 zusammengelegt, so wurden die Lok zur NS 1326 nummeriert. Die dreiachsigen Tender der SS 301-398 hatten einen Wasserinhalt von 10,3 m³. Ab der 399 wurde der Wasserinhalt der Tender durch eine Vertiefung zwischen den Rahmenplatten auf 13 m³ erhöht. Später wurde die Wasserkapazität der Tender der Linien 301–398 auf die gleiche Weise erhöht. TECHNISCHE DATEN: SS-Serie: Grote Groenen, ab 1921 NS 1300 Hersteller: Beyer Peacock & Co. Ltd. in Manchester (GB) Gebaute Anzahl: 179 Spurweite: 1.435 mm (Normalspur) Achsfolge: 1 B (engl. 2-4-0), gekuppelt mit dreiachsigem Tender Länge über Puffer: 15.395 mm Treibraddurchmesser: 2.150 mm (neu) / 2134 mm (abgenutzt) Laufraddurchmesser (Lok und Tender): 1.240 mm (neu) / 1.219 mm (abgenutzt) Höhe: 4.115 mm Höchstgeschwindigkeit: 90 km/h Rostfläche: 2,10 m² Gesamtheizfläche: 103 m² Kesselüberdruck: 10,3 kg/cm² Anzahl der Zylinder: 2 (Ø 457 mm x 660 mm Hub) Steuerung: Stephenson Eigengewicht: 75 t (Lok 42 t und Tender 33 t) Anhängelast: 4.620 kg Wasservorrat: 13 m³ (urspr. 10,3 m³) Kohlevorrat: 4 t
Armin Schwarz

Niederlande / Museen und Ausstellungen / Nederlands Spoorwegmuseum, Utrecht (NSM), Niederlande / Bahnhöfe / Utrecht Maliebaan, Niederlande / Dampfloks / BR 1300 "Grote Groenen" (ex SS oder NBDS)

8 1400x933 Px, 05.06.2025

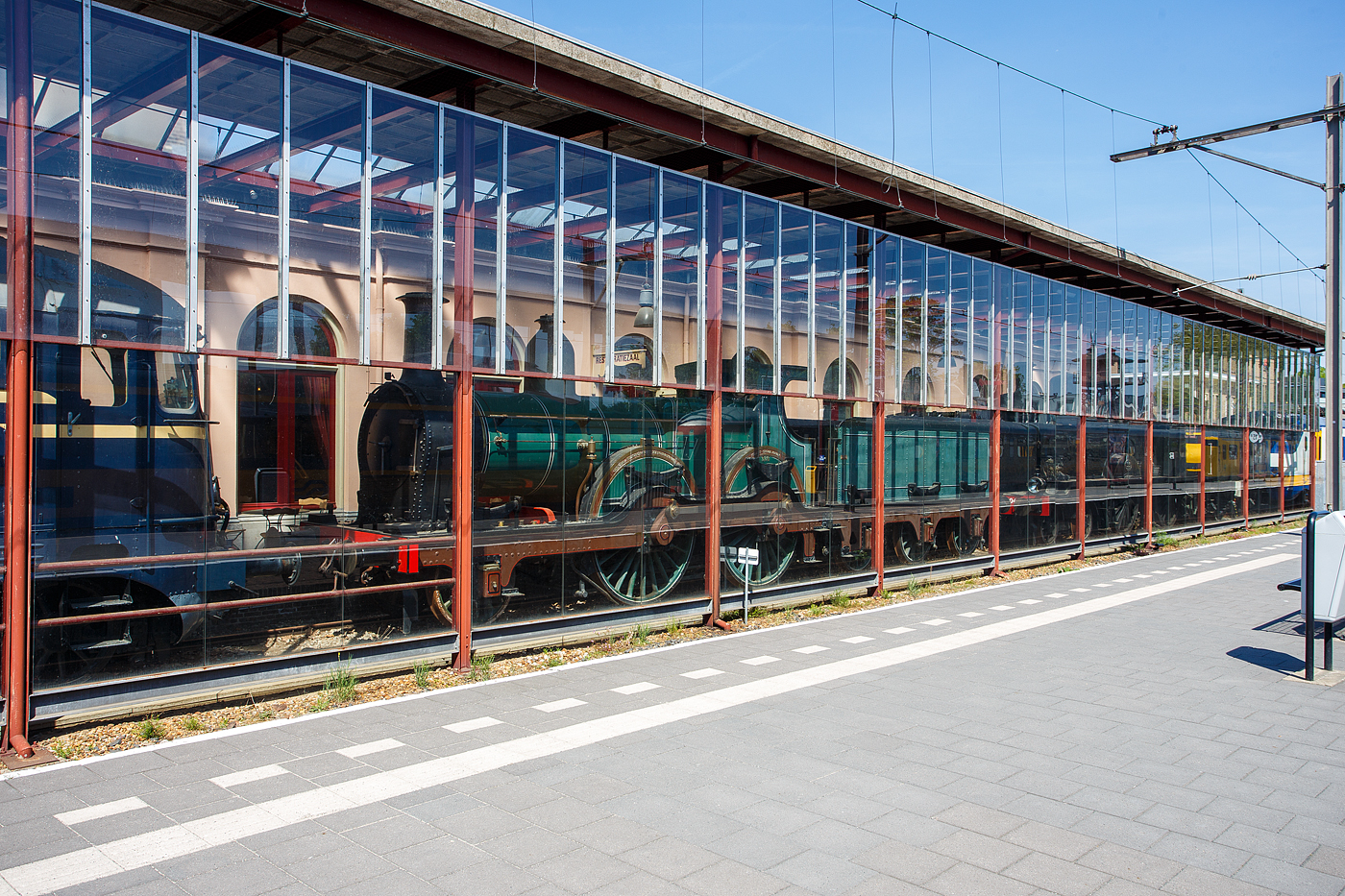

Ein etwas anderes Bild von der 1881 gebauten 1B Dampflokomotive SS 326 „Grote Groenen“ (Große Grüne), ab 1921 NS 1326 (NS-Baureihe 1300), am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen Eisenbahnmuseum) in Utrecht im ehemaligen Bahnhof Maliebaanstation. Die Dampflok wurde 1881 von Beyer Peacock & Co. Ltd. in Manchester (GB) unter der Fabriknummer 2101 gebaut und an die damalige SS - Maatschappij tot Exploitatie van Staatsspoorwegen (deutsch: Gesellschaft zum Betrieb von Staatseisenbahnen) geliefert. Ab 1921, nach der Zusammenlegung des Rollmaterials der SS und der NRS, wurde die Lok zur NS 1326. Die Lokomotive 1326 wurde 1939 außer Dienst gestellt und für das Eisenbahnmuseum erhalten. Am Ende des Zweiten Weltkriegs wurde sie von den zurückweichenden Deutschen Truppen in Maastricht schwer beschädigt. Im Jahr 1956 wurde sie schließlich von der Hauptwerkstatt in Tilburg in ihren Originalzustand zurückversetzt und anschließend ins Eisenbahnmuseum gebracht. Die Lokomotive 326 gilt als eines der Meisterwerke des Museums. Die NS 1300-Serie war eine Serie von 179 Dampflokomotiven der Niederländischen Eisenbahnen (NS), die zwischen 1880 und 1895, an ihre Vorgängergesellschaften, Maatschappij tot Exploitatie van Staatsspoorwegen (SS) und Noord-Brabantsch-Duitsche Spoorweg-Maatschappij (NBDS) geliefert wurden.
