SNCB/NMBS Triebzug 397 AM 80 am 23.11.2013 im Liège Guillemins (Lüttich).

Die zunächst zweiteiligen Triebzüge wurden ab 1980 von einem Konsortium aus Ateliers de constructions électriques de Charleroi (ACEC) und La Brugeoise et Nivelles (BN) gefertigt, um ab 1984 mit einer Betriebsgeschwindigkeit von bis zu 160 km/h im innerbelgischen Fernverkehr eingesetzt zu werden. Mit der Einführung der Zuggattungen IC und IR wurden die Triebzüge der Reihe AM 80 zum neuen Aushängeschild der belgischen Staatsbahnen und die ersten nicht lokbespannten Züge, die Geschwindigkeiten über 140 km/h erreichen konnten.
Die Züge verfügen im Gegensatz zu ihren Vorgängern über automatische +GF+-Kupplungen. Eine betriebliche Kupplung ist mit diesen daher nicht möglich.

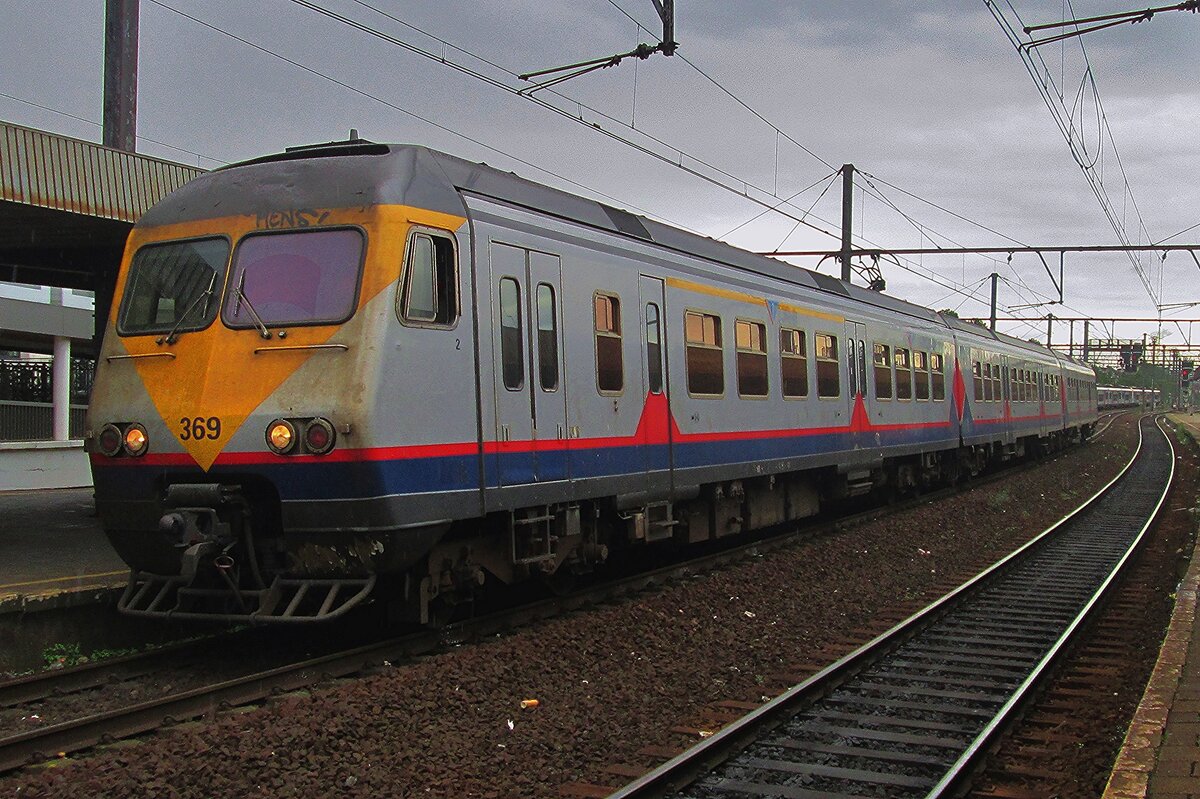

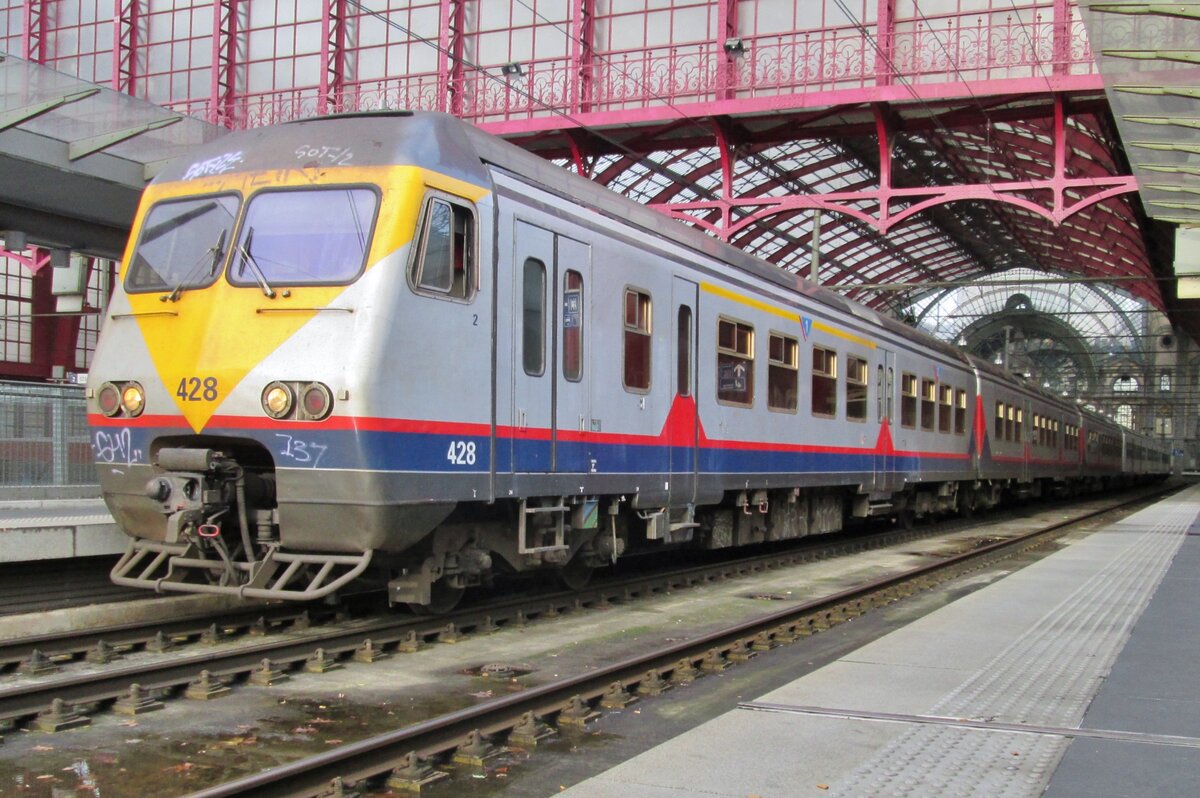

Die kurze Zuglänge als auch der Kupplungstyp hatten zur Folge, dass bei einer Kapazitätssteigerung jeweils nur die AM 80 miteinander gekuppelt werden konnten, so dass letztlich weniger Züge zur Verfügung standen. Die NMBS/SNCB entschied sich 1990 daher, die Züge um einen Mittelwagen zu ergänzen, welcher im Vergleich zu den Köpfen eine deutlich bessere Innenausstattung erhielt. Die Wagen wurden zwischen 1992 und 1995 im Ausbesserungswerk Mechelen umgebaut. Dabei erhielten sie zeitgleich eine neue Lackierung in Grau mit blauen und roten Streifen im damals aktuellen Memling-Farbschema der SNCB.

Die dreiteiligen Einheiten bestehen aus einem Steuerwagen, einem Mittelwagen und einem angetriebenen Endwagen. Der angetriebene Wagen verfügt über vier Fahrmotoren mit einer Stundenleistung von je 310 kW. Die automatische Kupplung der Züge ermöglicht in Kombination mit der Vielfachsteuerung einen Zusammenschluss von bis zu 6 Triebwagen. Die Endwagen sind mit Drehgestellen von Wegmann ausgestattet, während die nachträglich eingefügten Mittelwagen über luftgefederte Laufdrehgestelle des italienischen Herstellers Fiat verfügen, die baugleich mit den Drehgestellen der Reihe AM 96 sind.

Technische Daten:
Achsformel: Bo'Bo'+2'2'+2'2'
Spurweite: 1435 mm (Normalspur)
Länge über Kupplung: 75.810 mm
Höhe: 4.392 mm
Breite: 2.800 mm
Kleinster bef. Halbmesser: 125 m
Dienstgewicht: 151,0 t
Höchstgeschwindigkeit: 160 km/h
Stundenleistung: 1.240 kW
Beschleunigung: 0,54 m/s²
Stromsystem: 3 kV DC
Stromübertragung: Oberleitung (Einholmstromabnehmer)
Anzahl der Fahrmotoren: 4
Kupplungstyp: +GF+-Kupplung
Sitzplätze: 254
